TIPOS DE LEVAS Y TIPOS DE SEGUIDORES Teoría de Mecanismos II

HUMBERTO REYES

Leva Definición: Órgano capaz de transformar un movimiento rotativo uniforme en otro de tipo distinto: rectilíneo alternativo o bien oscilatorio.[ CITATION Ant \l 12298 ]

Figura 1[ CITATION Roq \l 12298 ]

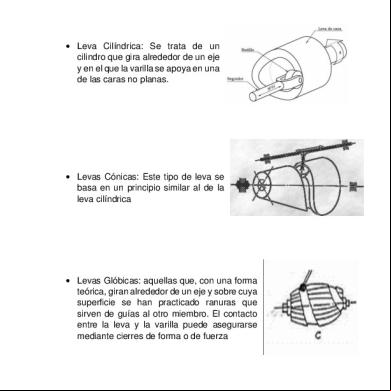

Tipos de Levas 1. Leva Cilíndrica Ranurada Leva de tipo axial con forma cilíndrica y una o más ranuras labradas sobre el cilindro que, al girar la leva, provocan el desplazamiento del seguidor o seguidores en dirección paralela al eje de giro de la leva. En la figura se aprecia una leva cilíndrica ranurada y su aplicación una caja de cambio de una motocicleta.[ CITATION Jos \l 12298 ]

Figura 2[ CITATION Ant \l 12298 ] 2. Leva Cilíndrica de Cara Leva de tipo axial con forma de un cilindro al que se le ha practicado una sección oblicua respecto a su eje, sección sobre la que apoya el seguidor, que se mueve en dirección paralela al eje de giro de la leva.[ CITATION Roq \l 12298 ]

1

Figura 3.[ CITATION Jos \l 12298 ] 3. Leva De Traslado O Traslación  El contorno o forma de la leva de traslación se determina por el movimiento especifico del seguidor.  Este tipo de leva es la forma básica, puesto que todas las superficies uniformes o, más frecuentemente, con inclinaciones variables. La desventaja de estas levas, es que se obtiene el mismo movimiento en el orden inverso durante el movimiento de retorno; esto se puede evitar si envolvemos la cuña alrededor del circulo para formas una leva de disco.[ CITATION Ant \l 12298 ]

Figura 4.[ CITATION Roq \l 12298 ] 4. Leva De Disco En el caso de las levas de disco, el cuerpo de estas tiene la forma de un disco con el contorno de la leva formando sobre la circunferencia, en estas levas por lo general la línea de acción del seguidor es perpendicular al eje de la leva y hace o con la leva con ayuda de un resorte.[ CITATION Jos \l 12298 ]

Figura 5[ CITATION Ant \l 12298 ]

2

Seguidor Definición: Un seguidor es un elemento de máquina que forma parte de un mecanismo leva seguidor, realizando un movimiento prefijado, de traslación alternativa o rotación oscilante, a partir del movimiento de entrada de una leva. La forma en la que se produce el o entre seguidor y leva puede variar dependiendo de la terminación del seguidor, afectando también a la relación entre el movimiento de la leva y el del seguidor. La figura muestra algunos de los modelos más habituales de seguidor alternativo con una misma leva de placa.[ CITATION Roq \l 12298 ]

Tipos de Seguidores.

Figura 6.[ CITATION Jos \l 12298 ] 1. Seguidor de Embolo Si queremos que el movimiento de salida sea lineal alternativo en el eje vemos el sistema simplificado de distribución del motor de un coche.[ CITATION Ant \l 12298 ]

Figura 7.[ CITATION Roq \l 12298 ] 2. Seguidor de Palanca Si queremos que el movimiento de salida oscilante se emplea el mecanismo con un muelle de recuperación que permite al palpador se mantenga en o con el perfil de la biela en todo momento.[ CITATION Jos \l 12298 ]

3

Figura 8.[ CITATION Ant \l 12298 ]

Bibliografía [1] A. M. Fundamentos de teoría de máquinas, Bellisco. [2] R. Calero y J. C. , Fundamentos de mecanismos y máquinas para ingenieros, McGraw-Hill.. [3] J. S. y J. U. , Teoría de máquinas y mecanismos., McGraw-Hill..
