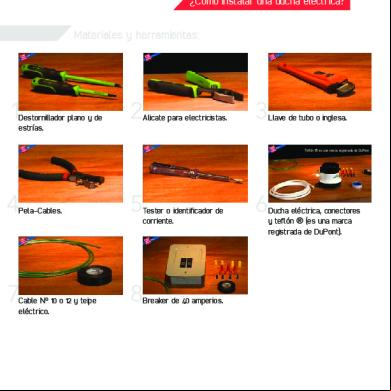

Como se debe conectar correctamente una ducha eléctrica CORRECTA CONEXIÓN E INSTALACIÓN DE DUCHA ELÉCTRICA DE ACUERDO AL RETIE Y LA NTC 2050. Dependiendo del tipo de ducha, si es con o sin resistencia blindada, se podrá instalar con un interruptor diferencial o un interruptor termo magnético normal, según las nuevas disposiciones del Retie 2013. Conexión de ducha con resistencia blindada.

En este caso no será necesario instalar un interruptor diferencial, solo se necesitara instalar un interruptor termo magnético según los lineamientos de los artículos retie 2013: Art. 20.15.2 b) “Las duchas eléctricas, deben alimentarse mediante un circuito exclusivo, de capacidad no menor a 30 A para tensiones menores a 150 V y no menor a 20 A para tensiones mayores a 150 V y menores a 240 V con su protección termo magnética. El circuito debe tener protección diferencial contra falla a tierra en el caso de duchas sin blindaje. El circuito no debe tener interrupciones y debe garantizar la conexión permanente de la ducha. La protección debe estar localizada fuera del alcance de una persona expuesta en área mojada.”

Conexión de resistencia

ducha sin blindada.

En este caso será necesario la instalación de un interruptor de falla a tierra, debido a que la ducha no cuenta con blindaje.

Tal como lo dice el RETIE en el Art. 20.15.2 b) “…El circuito debe tener protección diferencial contra falla a tierra en el caso de duchas sin blindaje. El circuito no debe tener interrupciones y debe garantizar la conexión permanente de la ducha. La protección debe estar localizada fuera del alcance de una persona expuesta en área mojada.

Además de lo anterior la instalación de la ducha deberá tener en cuenta lo que dice el artículo 20.15.2 del Retie:   

La conexión de la ducha siempre deberá ser desde un circuito independiente. La instalación de la ducha atenderá los requisitos e instrucciones suministrada por el productor. La conexión eléctrica debe ser a prueba agua.

de



El circuito que alimenta la ducha debe tener un conductor de puesta a tierra, el cual debe estar conectado tanto al conductor puesto a tierra de la instalación como a la terminal de puesta tierra de la ducha.



Para evitar el o directo con el envolvente de la parte eléctrica en la ducha, en el cuarto de baño la ducha no debe tener partes localizadas a menos de 2 m del piso. (NO RECOMIENDO LAS DUCHAS QUE TIENEN ALGÚN TIPO DE SELECTOR, DE PREFERENCIA COMPRAR DUCHAS AUTOMÁTICAS)

Si se va a conectar la ducha por medio de un tomacorriente se deberá tener en cuenta que no se deben instalar tomacorrientes en los espacios próximos a las bañeras y duchas, tal como lo dicta la sección 410-57 c). A menos que este a más de 0,8 m, de una ducha o tina. (552-41 f)1)

Y tal como lo reafirma el RETIE en el Art. 28,1 d) “En los cuartos de baño que contienen bañeras, duchas o lavamanos y las zonas circundantes, el riesgo de o aumenta en razón de la reducción de la resistencia eléctrica del cuerpo humano mojado y del mayor o con tierra, por ello sólo se aceptan las duchas eléctricas que cumplan los requerimientos tanto de producto como de instalación establecidos en el numeral 20.15 del presente Anexo. Las tomacorriente estén protegidas con interruptor de falla a tierra y los interruptores no estén instalados en áreas mojadas o a menos de 80 cm de la puerta de la zona de la ducha.”
