ALGORITMA & PENGEMBANGAN TUGAS 4 FLOWMAP & FLOWCHART BESERTA SIMBOLNYA

Disusun Oleh :

Sakina Mawardah Teknik Informatika Dosen : Asep M. Yusuf, S.T

UNIVERSITAS NASIONAL PASIM

FLOWMAP 1. Pengertian Flowmap Flowmap adalah penggambaran secara grafik dari langkah-langkah dan urut-urutan prosedur dari suatu program.

2. Cara - cara membuat flowmap Seorang analis dan programmer akan membuat flowmap ada beberapa petunjuk yang harus diperhatikan, seperti : 1. Flowmap digambarkan dari halaman atas ke bawah dan dari kiri ke kanan. 2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya. 3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas. 4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja, misalkan MENGHITUNG PAJAK PENJUALAN. 5. Setiap langkah dari aktivitas harus berada pada urutan yang benar. 6. Lingkup dan range dari aktifitas yang sedang digambarkan harus ditelusuri dengan hati-hati. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu digambarkan pada flowmap yang sama. Simbol konektor harus digunakan dan percabangannya diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem. 7. Gunakan simbol-simbol flowmap yang standar. 3. Jenis - jenis Flowmap 1. 2. 3. 4. 5.

Flowmap Sistem Flowmap Paperwork atau Flowmap Dokumen Flowmap Skematik Flowmap Program Flowmap Proses

4. Symbol Flowmap

Proses

Stored data

kondisi

Document

data

Proses yang tidak didefinisikan

Penyimpanan itnternal

Penyimpanan sekuensial

Penyimpanan yang dapat diakses langsung

Manual input

5. Contoh – contoh Flowmap

batas loop (awal atau akhir)

Monitor arsip

Operasi manual

Persiapan

Terminator

Kartu

Konek-

tor

penghubung

FLOWCHART Adalah Bagan-bagan yang mempunyai arus yang menggambarkan langkah langkah penyelesaian suatu masalah. Flowchart merupakan cara penyajian dari suatu algoritma. Suatu flowchart adalah suatu representasi secara diagram yang mengilustrasikan urutan dari operasi yang dilakukan untuk mendapatkan suatu hasil. Dengan kata lain, flowchart membantu kita untuk mengerti dan melihat bentuk algoritma dengan menampilkan algoritma dalam simbol-simbol gambar.

Tujuan Membuat Flowchat : •

Menggambarkan suatu tahapan penyelesaian masalah

•

Secara sederhana, terurai, rapi dan jelas

•

Menggunakan simbol-simbol standar

Dalam penulisan Flowchart dikenal dua model, yaitu Sistem Flowchart dan Program Flowchart ♣ System Flowchart Bagan Yang memperlihatkan urutan prosedure dan proses dari beberapa file di dalam media tertentu. Melalui flowchart ini terlihat jenis media penyimpanan yang dipakai dalam pengolahan data. •

Selain itu juga menggambarkan file yang dipakai sebagai input dan output.

•

Tidak digunakan untuk menggambarkan urutan langkah untuk memecahkan masalah

•

Hanya untuk menggambarkan prosedur dalam sistem yang dibentuk

Contoh System Flowchart Keyboard

U

Disket

VDU Gambar 1.

Data jawaban ujian

Koreksi

Daftar Koreksi Data

Tabel Siswa

File utama ujian

Periksa Ujian

File siswa lulus

Gambar 2.

Laporan Hasil Ujian

♣

Program Flowchart

Yaitu: Bagan yang memperlihatkan urutan dan hubungan proses dalam suatu program. Dua jenis metode penggambaran program flowchart : 1) Conceptual flowchart, menggambarkan alur pemecahan masalah secara global 2) Detail flowchart, menggambarkan alur pemecahan masalah secara rinci

Start

Start

Input “Berapa data” ; N

Input

Jml = 0

For K = 1 to N

Proses

Input Bil

Jml = Jml + Bil

Output

Next K

Print “Jumlah = “; Jml

End Gbr 1. conceptual Flowchart

End

gbr 2. detail flowchart

♣

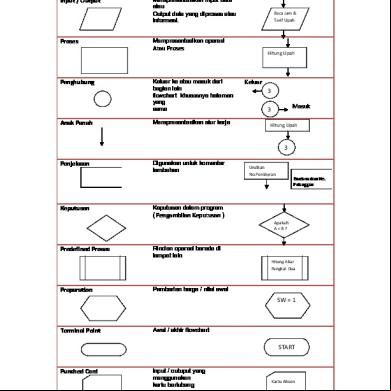

Simbol-simbol Flowchart Simbol-simbol yang di pakai dalam flowchart dibagi menjadi 3 kelompok : 1)

Flow direction symbols – Digunakan untuk menghubungkan simbol satu dengan yang lain –

2)

Disebut juga connecting line Processing symbols - Menunjukan jenis operasi pengolahan dalam suatu proses / prosedur

3)

Input / Output symbols - Menunjukkan jenis peralatan yang digunakan sebagai media input atau output.

♣ Flow Direction Symbols

Simbol arus / flow, yaitu menyatakan jalannya arus suatu proses

Simbol communication link, yaitu menyatakan transmisi data dari satu lokasi ke lokasi lain

Simbol

connector,

berfungsi

menyatakan

sambungan dari proses ke proses lainnya dalam halaman yang sama Simbol

offline

connector,

menyatakan

sambungan dari proses ke proses lainnya dalam halaman yang berbeda

♣ Processing Symbols Simbol process, yaitu menyatakan suatu tindakan (proses) yang dilakukan oleh komputer Simbol manual, yaitu menyatakan suatu tindakan (proses) yang tidak dilakukan oleh komputer Simbol decision, yaitu menujukkan suatu kondisi tertentu yang akan menghasilkan dua kemungkinan jawaban : ya / tidak Simbol

predefined

process,

yaitu

menyatakan

penyediaan tempat penyimpanan suatu pengolahan untuk memberi harga awal Simbol terminal, yaitu menyatakan permulaan atau akhir suatu program Simbol keying operation, Menyatakan segal jenis operasi yang diproses dengan menggunakan suatu mesin yang mempunyai keyboard Simbol offline-storage, menunjukkan bahwa data dalam simbol ini akan disimpan ke suatu media tertentu

Simbol manual input, memasukkan data secara manual dengan menggunakan online keyboard

♣ Input / Output Symbols Simbol proses

input/output, input

atau

menyatakan output

tanpa

tergantung jenis peralatannya

Simbol

punched

card,

menyatakan

input berasal dari kartu atau output ditulis ke kartu Simbol

magnetic

tape,

menyatakan

input berasal dari pita magnetis atau output disimpan ke pita magnetis Simbol disk storage, menyatakan input berasal

dari

disk atau output

disimpan ke disk Simbol

document,

mencetak

keluaran

dalam bentuk dokumen (melalui printer)

Simbol display, mencetak keluaran dalam layar monitor
