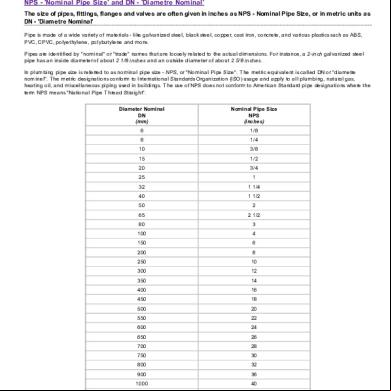

Pipe is made of a wide variety of materials ‐ like galvanized steel, black steel, copper, cast iron,  concrete, and various plastics such as ABS, PVC, VC, polyethylene, polybutylene and more.  Pipes are identified by "nominal" or "trade" names that are loosely related to the actual  dimensions. For instance, a 2‐inch galvanized steel pipe has an inside diameter of about 2 1/8  inches and an outside diameter of about 2 5/8 inches.  In plumbing pipe size is referred to as nominal pipe size ‐ NPS, or "Nominal Pipe Size". The  metric equivalent is called DN or "diametre nominel". The metric designations conform to  International Standards Organization (ISO) usage and apply to all plumbing, natural gas, heating  oil, and miscellaneous piping used in buildings. The use of NPS does not conform to American  Standard pipe designations where the term NPS means "National Pipe Thread Straight".

Diameter  Nominal  DN  (mm)

Nominal Pipe Size NPS  (inches)

6

1/8

8

1/4

10

3/8

15

1/2

20

3/4

25

1

32

1 1/4

40

1 1/2

50

2

65

2 1/2

Diameter  Nominal  DN  (mm)

Nominal Pipe Size NPS  (inches)

80

3

100

4

150

6

200

8

250

10

300

12

350

14

400

16

450

18

500

20

550

22

600

24

650

26

700

28

750

30

Diameter  Nominal  DN  (mm)

Nominal Pipe Size NPS  (inches)

800

32

900

36

1000

40

1050

42

1100

44

1200

48

1300

52

1400

56

1500

60

1600

64

1700

68

1800

72

1900

76

2000

80

2200

88
