service information

Fecha: Octubre/00

Distribución: Gr

Substituye: .: 54 - Nº: 12/99

Gr.: 54

Nr.: 12/00

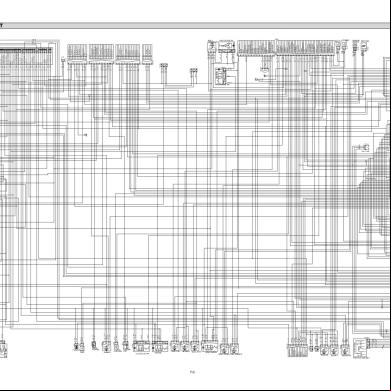

Esquema eléctrico Vehículos LO 914

Para el conocimiento de Uds., les enviamos como anexo el: Esquema Eléctrico: LO 914 Código: EE.02-0012-A Edición: 09/99 Informamos que los esquemas eléctricos de los nuevos productos, así como las nuevas ediciones de los esquemas ya publicados, sólo estarán disponibles en este nuevo formato y serán distribuidos por medio de Service Information. Recomendamos que el esquema anexado sea archivado junto con los demás emitidos anteriormente, en una cobertura plástica de 50mm (código: B 09 923 070) y sea utilizado solamente como matriz. Para utilización en el Taller, reproducir las copias xerox que sean necesarias. Obs.: Si se dispone en el Taller de una copiadora con capacidad de ampliación y gaveta para papel en el formato A3, se podrán hacer copias ampliadas a 140%, facilitando el visual.

MERCEDES-BENZ DO BRASIL S.A. Servicio

MERCEDES-BENZ DO BRASIL S.A. DIVISÃO ASSISTÊNCIA TÉCNICA

DIREITOS RESERVADOS. REPRODUÇÃO PARCIAL OU TOTAL PROIBIDA SEM AUTORIZAÇÃO POR ESCRITO DA MERCEDES-BENZ DO BRASIL S.A.

Las conexiones a la masa de los componentes de la instalación eléctrica del vehículo están identificadas con uno rombo ( ) numerado y son conectadas directamente al terminal negativo de las baterías a través de la conexión XPM1. Los rombos numerados refiéranse respectivamente a las conexiones a la masa: − Conjunto de cables principal 1 − Conjunto de cables izquierdo 2 − Conjunto de cables derecho 3 − Conjunto de cables del techo 4

Conexión a la masa

Identificación de los cables eléctricos 2,5 rt/bl color secondario del cable eléctrico color principal del cable eléctrico sección transversal del cable eléctrico (2,5 mm2)

Código de colores de los cables eléctricos: bl = azul br = marrón ge = amarillo gn = verde gr = gris li = lila or = anaranjado rt = rojo sw = negro ws = blanco

Tensión nominal: 24 Voltios

Esquema eléctrico: LO 914 Validad: Desde el comienzo de producción

En este ejemplo se indica que el cable 1,5 gr/bl esta conectado en el siguiente: — resistencia R4, terminal 58b, dispuesta en el módulo A

Ejemplo 2:

En este ejemplo se indica que el cable 1 gr/ge está conectado en los siguientes componentes: — Tacógrafo electrónico P5, conector A, terminal 8/2, dispuesto en el módulo C — Tablero de instrumento P18, conector J1, terminal 14/1, dispuesto en el módulo C

Ejemplo 1:

Aclaración del esquema eléctrico Este esquema eléctrico es subdivido en varios módulos dispuestos en orden alfabética. La continuidad de los circuitos eléctricos es indicada por una flecha direccionada para un cuadrilátero contiendo la indicación del componente en cual el respectivo cable esta conectado y el módulo donde encuentrase el componente.

A - Sistema de arranque y parada del motor, Sistema de carga, Faros B - Luces indicadoras de dirección, Luz de marcha atrás, Bocina, Limpiaparabrisas C - Tacógrafo/Velocímetro, Instrumentos, Luces de control D - Luz de freno, Sensor de nivel del líquido refrigerante, Frenomotor, Flammstart (arranque en frío) E - Luces de posición, Ventilación forzada F - Convertidor 24/12 voltios, Enchufe 12 Voltios, Enchufe para prueba del sistema de mando del motor G - Sistema de mando electrónico del motor H - Indicador de desgaste de las pastillas de freno I - Etiqueta de identificación de fusibles y relés

Módulos:

Interruptor de punto muerto de la caja de cambios Luce de carretera/luce de cruce izquierda Luce de carretera/luce de cruce derecha Barramento de fusibles de la luz de carretera Barramento de fusibles de la luz de cruce Batería Alternador Relé auxiliar del terminal 15 Relé auxiliar de la luz de cruce Relé auxiliar de la luz de carretera Motor de arranque Llave de o y arranque Reostato de control del alumbrado del tablero de instrumentos S1 Interruptor general de luces XPM1 Enchufe - terminal 31

B42 E1 E2 FA FB G19 G20 K2 K3 K4 M13 Q2 R4 Z4

Enchufe chasis - Central eléctrica

A - Sistema de arranque y parada del motor, Sistema de carga, Faros

B11 E3 E4 E5 E6 E7 E8 FC K6 K7 M2 M3 M3T P1 S3

Interruptor de la luz de marcha atrás Luz indicadora de dirección delantera izquierda Luz indicadora de dirección delantera derecha Luz indicadora de dirección trasera izquierda Luz indicadora de dirección trasera derecha Luz de marcha atrás izquierda Luz de marcha atrás derecha Barramento de fusibles del terminal 15 Relé temporizador del motor del limpiaparabrisas Relé de las luces indicadoras de dirección Motor del lavaparabrisas Motor del limpiaparabrisas Motor del limpiaparabrisas Bocina Interruptor combinado en la columna de dirección S5

Interruptor de las luces de emergencia)

B - Luces indicadoras de dirección, Luz de marcha atrás, Bocina, Limpiaparabrisas

B2 B4 B7 B8 B54 B55 G3 G16 H4 H6 H7 H9 H10 H11 H27

Sensor del nivel de combustible Interruptor de la luz de control de la presión neumática Interruptor de la luz de control del freno de estacionamiento Interruptor de la luz de control del filtro de aire Interruptor de la luz de control de falla del freno delantero Interruptor de la luz de control de falla del freno trasero Generador de impulsos (sensor de velocidad) Generador de impulsos (sensor de velocidad) Luz de control de la temperatura del motor Luz de control del freno de estacionamiento Luz de control del filtro de aire Luz de control de la luz de carretera Luz de control de las luces indicadoras de dirección Luz de control de carga (D+) Luz de control del “Flammstart” H45 H46 H47 P4 P5 P7 P15 P16

H35 H37 H39 H40 H41 H42

Luz de control del nivel de líquido refrigerante Luz de control de la presión neumática Luz de control de la traba de la cabina Luz de control de fallas del sistema (PLD/) Luz de control de nivel de aceite del motor Luz de control de nivel de líquido del sistema de mando del embrague Luz de control de desgaste del freno trasero Luz de control de desgaste del freno delantero Luz de control del desempañador de los espejos retrovisores Cuentarrevoluciones Tacógrafo electrónico Velocímetro electrónico Indicador de nivel de combustible Indicador de presión de aceite del motor

C - Tacógrafo/Velocímetro, Instrumentos, Luces de control P17 P18 T5

Indicador de temperatura del motor Tablero de instrumentos Alarme temperatura del motor, presión de aceite, baja presión neumática

B14 B36 B49 E9 E10 FC K33(2) R8 S7 U2 V21

Interruptor de la luz de freno Interruptor de temperatura del Flammstart Sensor de nivel del líquido refrigerante Luz de freno izquierda Luz de freno derecha Barramento de fusibles del terminal 15 Módulo electrónico del sensor de nivel de líquido refrigerante Bujía de pré-calentamiento del Flammstart Interruptor del frenomotor - directo/desconecta Módulo electrónico del Flammstart Válvula electromagnética del Flammstart

D - Luz de freno, Sensor de nivel del líquido refrigerante, Frenomotor, Flammstart (arranque en frío)

A12 E11 E12 E15 E16 E17 E18 FE K27 M4 R1 S8

Alumbrado del tablero de mando de la ventilación forzada Luz de posición trasera izquierda Luz de posición trasera derecha Luz de posición lateral izquierda Luz de posición lateral derecha Luz de posición delantera izquierda Luz de posición delantera derecha Barramento de fusibles del terminal 58 Relé auxiliar del terminal 58 Motor del ventilador (ventilación forzada) Resistencia del ventilador (ventilación forzada) Interruptor do ventilador (ventilación forzada)

E - Luces de posición, Ventilación forzada

A2 A13 FD J4

Convertidor 24/12 V para radio Enchufe para equipos adicionales (12 voltios) Barramento de fusibles del terminal 30 Enchufe para prueba del sistema de mando electrónico del motor

F - Convertidor 24/12 Voltios, Enchufe 12 voltios, Enchufe para prueba

B72 B73 B86 G17 G18 U16 U17 U27 V30

B46 B47 B51 B70 B71

Interruptor de arranque en el compartimiento del motor Interruptor de parada en el compartimiento del motor Sensor de temperatura del líquido refrigerante del motor Sensor de temperatura del combustible Sensor de temperatura y presión del aire en el colector de colector de isión Sensor de presión de aceite del motor Sensor de temperatura de aceite del motor Sensor de nivel de aceite del motor Sensor de rotación del motor Sensor de comienzo del inyección Módulo de mando electrónico del motor (PLD) Pedal del acelerador Módulo de mando electrónico del motor () Válvula electromagnética del frenomotor/top-brake V31

G - Sistema de mando electrónico del motor Conjunto de unidades de inyección

B83 Sensor de desgaste das pastillas del freno delantero B84 Sensor de desgaste de las pastillas del freno trasero Nota: R= lado derecho; L= lado izquierdo

H - Indicador de desgaste de las pastillas de freno

F18- 7,5A

F20- 5A F21F22F23- 5A F24- 5A F25F26- 5A F27- 7,5A

Luz baja izquierda Luz baja derecha Reserva Ventilación forzada Limpiaparabrisas y surtidor Bocina Luces indicadoras de giro Temperatura del agua y presión del aceite del motor e instrumentos Luces piloto Luces de marcha atrás Luces de freno Reserva Reserva

F3- 7,5A

F4- 7,5A

F5-

F6- 25A

F7- 15A

F8- 7,5A

F9- 7,5A

F10- 5A

F11- 5A

F12- 5A

F13- 5A

F14-

F15-

F30- 5A

F29- 7,5A

F28-

F19- 5A

F17- 7,5A

Luz alta derecha

F2- 7,5A

F16

Luz alta izquierda

F1- 7,5A

Reserva

Luces intermitentes de emergencia

Tacógrafo

Reserva

Iluminación de los Instrumentos del tablero Convertidor 24/12V (radio/ enchufes)

Reserva

Luces de posición y delimitación izquierda Luces de posición y delimitación derecha

Reserva

Reserva

PLD (terminal 15)

Arranque en frío y Conector de diagnose (terminal 15) Tacómetro y Nivel del líquido de enfriamiento Frenomotor y (terminal 15)

I - Etiqueta de identificación de fusibles y relés

.

F36-

F35Reserva

Reserva

K38

K33(2)

K14

K12

K10

K7

K11

58

15

Arranque en frío F34- 25A (terminal 30)

Reserva

Módulo

Reserva

F33-

F32-

F31- 5A

Relé auxiliar del terminal 58 Módulo electrónico de nivel del líquido refrigerante

Relé de las luces indicadoras de giro

Relé temporizador del limpiaparabrisas

Relé auxiliar de la luz de cruce

Relé auxiliar de la luz de carretera

Relé auxiliar del terminal 15
