Informe Laboratorio Transformador 6m98

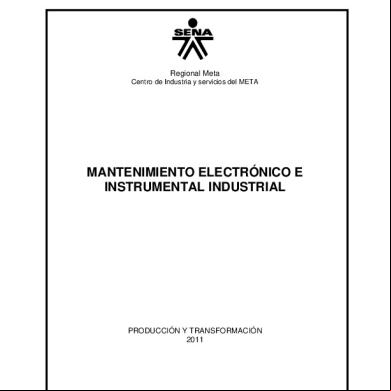

Regional Meta Centro de Industria y servicios del META

MANTENIMIENTO ELECTRÓNICO E INSTRUMENTAL INDUSTRIAL

PRODUCCIÓN Y TRANSFORMACIÓN 2011

Control del Documento

AUTORES

Nombre MIGUEL ÁNGEL BARRERA CÁRDENAS

Cargo

Dependencia

Aprendiz

Centro de Industria y servicios del META

03-12-2011

DANIEL ESTEBAN SÁNCHEZ VÉLEZ

Aprendiz

Centro de Industria y servicios del META

03-12-2011

LINDERSON SEBASTIAN CARREÑO MORENO

INSTRUCTOR

Centro de Industria y servicios del META

03-12-2011

Tema

LABORATORIO TRANSFORMADOR

Firma

Fecha

INTRODUCCION

Un transformador es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño, tamaño, etc. Estos dispositivos convierten la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, por medio de interacción electromagnética. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente y por lo general enrolladas alrededor de un mismo núcleo de material ferromagnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. Se basan en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado, fabricado bien sea de hierro dulce o de láminas apiladas de acero eléctrico, aleación apropiada para optimizar el flujo magnético. Las bobinas o devanados se denominan primario y secundario según correspondan a la entrada o salida del sistema en cuestión, respectivamente.

OBJETIVOS

GENERAL • Identificar y entender el princiopio de funcionamiento de un transformador

ESPECIFICOS • Visualizar la forma de onda completa en la salida del transformador a 6V utilizando el osioscopio. • Visualizar la forma de media onda en la salida del transformador a 6V con un diodo y una resistencia de 1 K utilizando el osioscopio. • Realizar calculos y mediciones para voltaje, Vp, Vpp y frecuencia en cada una de las ondas. • Indentificar cada una de las ecuaciones que nos permiten el desarrollo del laboratorio.

MATERIALES

• 1 Transformador de 120V a 12V/18V • 1 Resistencia de 1 K Ohm • Cable conductor • 1 Diodo 1N4004 • 1 Protoboard • 1Osciloscopio • 1 Multimetro • 1 Clavija • Estaño • 1Cautin

PROCEDIMIENTO Inicialmente identificamos cada una de las partes que conforman el transformador, como se puede observar en la siguiente figura :

La bobina izquierda se llama "Arrollamiento Primario" y la derecha se llama "arrollamiento secundario". El número de vueltas en el arrollamiento primario es N1 y el del arrollamiento secundario N2.Las rayas verticales entre los arrollamientos primario y secundario indican que el conductor está enrollado alrededor de un núcleo de hierro. El voltaje del Arrollamiento Primario nos dientifica la entrada de voltaje y el Arrollamiento Secuendario el voltaje de salida, como se muestra en la siguente Figura:

Debemos tener en cuenta que la entrada de Voltaje es A.C y en la salida se mantiene en a A.C, no realiza ningun tipo de transformacion pero si reduccion.

Despues de la identificacion de sus partes y la funcion que cumple un trasnformador se realiza el motaje para la realizacion de nuestras pruebas, medidas y observacion en el osciloscopio, para ello se trabajo con un transformador de 120 V a 12/ 18V. Utilizando la salida a 6V.

En el bobinado primario (entrada) se solda una clavija que nos permite la coneccion a AC para iniciar el procedimiento de medida, de lo cual se obtubieron los siguientes resultados: VOLTAJE DE ENTRADA: 120 V VOLTAJE DE SALIDA 1: 13.54 V VOLTAJE DE SALIDA 2: 19.48 V El procedimiento de observacion y la realizacion de los calculos se realiza con una salida de 6 voltios VOLTAJE MEDIODO: 6.79 V Se conecta la salida en la Protoboard para la verificacion de la onda en el osiloscopio identificando una onda d e la siguiente manera:

CALCULO DE FRECUENCIA: F= 1/ ( N°cuadros)* (Time Division) F= 1/ (3.9)*(5 mS) F= 1/ O,O195 F= 51.28 HZ CALCULO VOLTAJE PICO VP= VRMS/0.707 VP= 6.79V / 0.707 VP= 9.60 V CALCULO VOLTAJE PICO A PICO VPP = VP * 2 VPP= 9.60 V* 2 VPP = 19.2 Despues se procede a realizar el montaje en la protoboar con Un diodo y una recistencia, con el fin de identificar la media onda y realizar los calculos

En el osiloscopio se puede apreciar la onda como la anterior y con base a ella se procede a realizar los calculos:

CALCULO DE FRECUENCIA: F= 1/ ( N°cuadros)* (Time Division) F= 1/ (3.9)*(5 mS) F= 1/ O,O195 F= 51.28 HZ

CALCULO VOLTAJE PICO VP= VRMS/0.707 VP= 6v / 0.707 VP= 4,242V

CALCULO VOLTAJE PICO A PICO VPP = VP * 2 VPP= 4,242 V* 2 VPP = 8.484V

CONCLUCIONES Con la realizacion del laboratorio se cumplio con cada uno de los obejtivos, Visualizando y calculando valores para cada una de las ondas. Se lograron identificar diferentes variaciones en las medidas de los voltajes Cada transformador tiene en particular diferentes modos de oprerar según sea su uso y definición como producto. Con la realizacion de este laboratorio se logro identificar la medida de voltajes en corriente Alterna AC, con el multimentro. Nos sirve como experiencia para reforzar el manejo del osiloscopio. Se identificaron transformadores teniendo en cuenta cuando se conectaron algunos no soportaron AC 120 y se quemaron.

Se presentaron algunos inconvenientes con la visualizacion de la media onda porque el osiloscopio la estaba generando borrosa, se realizo una revision en las conecciones y efectivamente se soluciono el inconveniente. Fue muy importante porque es el primer paso para la elaboracion de nuetra fuente AC – DC.
