CONTENIDO                  

1.- DEFINICION DE REGISTROS GEOFISICOS. 2.- ANTECEDENTES DE REGISTROS GEOFISICOS. 3.-DEFINICION DE DE REGISTROS DE ECHADOS. 4.-HERRAMIENTAS DE REGISTROS DE ECHADOS. 4.1.-HDT 4.2.-SHDT 4.3.-FMS 4.4.-FMI 4.5.-UBI 4.6.-GBMI 6.-DEFINICION DE REGISTROS DE DESVIACIONES. 7.-.- ANTECEDENTES DE REGISTROS DE DESVIACIONES. 8.-.CARACTERISTICAS DE REGISTROS DE DESVIACIONES. 9.-.-HERRAMIENTAS DE REGISTROS DE DESVIACIONES. 9.1.9.2.10.-.- VENTAJAS Y DESVENTAJAS DE REGISTROS DE DESVIACIONES. 11.- BIBLIOGRAFIA.

DEFINICION DE REGISTRO GEOFISICO  Un registro geofísico es un

grafico X-Y en donde el eje Y representa la profundidad del pozo y el eje X representa el o los valores de algunos parámetros del pozo como son: porosidad, densidad, tiempo de transito, resistividad , diámetro de agujero etc. Fig. 1.- diagrama esquemático de la toma de registros

 Dentro de los objetivos del registro geofísico podemos

mencionar:  Determinación de las características de formación: porosidad, saturación de agua/hidrocarburo, densidad.  Delimitación de litología.  Desviación y rumbo del agujero.  Medición del diámetro del agujero.  Evaluación de la cimentación.  Condiciones mecánicas de la TR  Dirección del echado de formación.

2.- ANTECEDENTES DE REGISTROS GEOFISICOS. ANTES DE LOS 70

1963

1964

1967

• Los registros se obtenían con unidades de tipo convencionales, estas operaban con cables electromecánicos de 7 conductores. • Se introducen las primeras cabinas marinas para la toma de registros geofísicos. • Se realiza el primer registro de inducción.

• Se realiza el primer registro de producción.

• Se realiza el primer registro de densidad. 1969

1971

• Se realiza el primer registro de echados • Se realiza el primer registro de microproximidad

• Se introduce el doble laterolog. 1974

• Se introduce el 1er registro de doble inducción. 1979

• Se utiliza una telemetría de punta de 500Kbits/seg. Junio/1991

Fig. 1.- Operación con es electrónicos y unidades convencionales

Fig.2.- Unidad móvil computarizada

1.-DEFINICIÓN DE REGISTROS DE ECHADOS LOS REGISTROS DE ECHADOS EN AGUJERO DESCUBIERTO NOS PROPORCIONAN : LA DESVIACION Y DIRECCION DEL POZO.

Y EN CIERTOS CASOS LA DIRECCION DE LA ACUMULACION DEL MODELO DE DEPOSITO.

LA DIRECCION DEL TRANSPORTE.

LA INCLINACION DE LAS CAPAS.

LA BUSQUEDA DE LAS TRAMPAS ESTATIGRAFICAS.

LA INFORMACION SOBRE EL PATRON DE LAS ESTRUCTURAS INTERNAS.

HERRAMIENTAS DE REGISTROS DE ECHADOS  LAS HERRAMIENTAS QUE SE UTILIZAN PARA

TOMAR LOS REGISTROS DE ECHADOS SON: CDM( DIPMETER CONTINUOUS )  HDT ( HIGH RESOLUTION DIPMETER TOOL). SHDT (STRATIGRAPHICS HIGH RESOLUTION DIPMETER TOOL). FMS ( FORMATION MICRO SCANNER) FMI (FORMATION MICRO IMAGEN ) UBI (ULTRASONIC BOREHOLE IMAGER) GBMI ( GIL BASED MUD IMAGER)

CDM ( ECHADOS CONTINUOS) Es un sistema de brazos mecánicos sobre los cuales se montaron patines que contenían electrodos eléctricamente aislados, mediante ellos se inyectaba corriente hacia la pared del pozo, pasando esta corriente por las formaciones y retornando a la herramienta en otra sección eléctricamente aislada de la 1ra , de manera que el flujo eléctrico se forzara a pasar a través de las rocas

Fig. Continuous Dipmeter

VENTAJAS

LIMITACIONES POZOS CON ALTAS DESVIACIONES

POZOS SUPERSATURADOS DE SAL

POZOS LLENOS DE LODO BASE ACEITE

POZOS MUY DERRUMBADOS

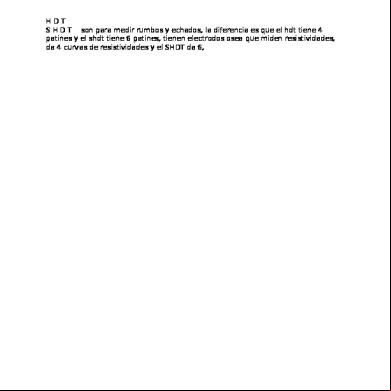

HDT(HIGH RESOLUTION DIPMETER TOOL)

 Consiste

en un sistema mecanico-hidrahulico de 4 brazos con sus respectivos patines, cada patín se encuentra a 90º del siguiente , con lo cual se corregía el problema de no o de alguno de los patines, pudiéndose calcular echados con 3 o 4 patines en o con la formación.

Fig. High Resolution Dipmeter Tool

VENTAJAS

LIMITACIONES

SE PUEDE INTRODUCIR AL POZO DE FORMA CERRADA Y AL LLEGAR AL FONDO ABRIRLA.

POZOS ALTAMENTE DESVIADOS SE PRESENTABAN PROBLEMAS DE CALIDAD EN LAS RESPUESTAS.

VELOCIDAD DE REGISTRO

LA INFORMACION ERA GRABADA EN CINTAS MAGNETICAS Y EN PELICULAS.

LODOS SALADOS .

SHDT( STATIGRAPHICS HIGT RESOLUTION DIPMETER TOOL)

 Es similar al HDT pero en cada

patín se montaron 2 electrodos en los cuales se obtienen 8 curvas de resistividad en vez de 4, aumentando significativamente la calidad de las correlaciones , se pudieron obtener detalles estratigráficos , como estratigrafía cruzada.

Fig. herramienta SHDT

VENTAJAS SE OBSERVARON DETALLES ESTRATIGRÁFICOS .

PERMITIÓ DEFINIR NUEVAS LOCALIZACIONES PARA UN INTERVALO DETERMINADO.

UTILIZABA UNA HERRAMIENTA OBDT PARA LODOS BASE ACEITE.

LIMITACIONES

FMS( FORMATION MICRO SCANNER)  ESTA HERRAMIENTA POSEIA

4 PATINES DONDE 2 ERAN DEL TIPO SHDT CON 2 ELECTRODOS Y 2 POSEIAN 27 ELECTRODOS EN CADA PATIN CON LO CUAL SE OBTENIAN 58 CURVAS DE MICRO RESISTIVIDAD , A ESTOS VALORES SE LES ASIGNARON UNA ESCALA DE COLORES VALORES ALTOS COLORES CLAROS ,VALORES BAJOS COLORE OBSCUROS Y UNA GAMA DE 64 COLORES PARA UNA PARTE INTERMEDIA

VENTAJAS

LIMITACIONES

FMI ( FORMATION MICRO IMAGER )

 Tiene 4 patines con 4 aletas y

en cada uno uno de estos 8 patines se ha colocado 2 filas de 12 electrodos, haciendo un total de 192 curvas de resistividad, obteniendose una covertura lateral de 180 % de la pared del agujero en un diametro de pozo de 8.5”.

 La mayor limitación de las

herramientas de imágenes con principios micro resistivos sigue siendo el uso del tipo de lodo, ya que están diseñadas para lodos conductivos principalmente base agua.

REGISTROS DE DESVIACIONES  INTRODUCCION

Con la finalidad de determinarla posición exacta y la trayectoria de los pozos direccionales, es necesario realizarla medición a intervalos propuestos de su trayectoria. Esto es actualmente un requisito indispensable en la base de datos de las operadoras petroleras. Es necesario t ener un registro auténtico y confiable del lugar exacto de la localización y trayectoria de sus pozos. En muchos países es un requisito legal proporcionar al gobierno la localización final de cada pozo.

 Las mediciones reales, son el resultado de emplear una

herramienta de medición que permite obtener datos de profundidad, dirección e inclinación en los intervalos previamente determinados.  De esta manera se sigue la trayectoria planificada con el propósito de que el pozo intercepte todos y cada uno de los objetivos propuestos con la inclinación y la dirección correcta.  La mayor parte de las herramientas de medición utilizadas para

tomar registros emplean dos tipos de dispositivos para poder hacer el posicionamiento de un pozo. Unos son los magnetómetros y otros los acelerómetros. Los primeros utilizan el campo magnético de la tierra para fijar su posición y son los encargados de proporcionar los datosde dirección (Azimuth).
