Pengertian Dasar Kontaktor Magnet 5x2669

Pengertian Dasar Kontaktor Magnet / Magnetic or (MC) Kontaktor Magnet adalah suatu alat yang sangat sering dipakai di industri. Industri-industri besar pasti sangat bergantung pada alat ini. Melalui alat inilah, kita dengan mudah dapat mengendalikan beban yang berat semacam Motor 3 Fasa. Pada dasarnya, Magnetic or ini sama prinsip kerjanya dengan sebuah Relay, menghubung dan memutuskan aliran listrik. Aktuatornya pun serupa, alat ini menggunakan suatu coil (kumparan) yang bila dialiri listrik kumparan tersebut memunculkan medan magnet. Nah, medan magnet inilah yang dapat mengendalikan kontak-kontak yang ada pada Magnetic or. Yang membuat Kontaktor Magnet berbeda dengan Relay adalah, Kontaktor Magnet mempunyai kontak NO utama, yaitu kontak yang mungkin dibuat khusus untuk mengontrol sebuah motor 3 phase. Agar lebih jelas, mari kita lihat skema fisik dari Kontaktor Magnet dibawah ini.

Disana kita bisa melihat ada Kontak Bantu NC, Kontak bantu NO, 3 kontak No Utama, , dan Koil Magnet. Untuk Kontak NO Utama biasanya kontak ini dihubungkan ke Motor 3 Fasa. Sementara untuk Kontak Bantu NC dan NO dipergunakan untuk membantu pengoperasian suatu beban. Kontaktor Magnet mempunyai 2 jenis. Yaitu Kontaktor Magnet DC dan Kontaktor Magnet AC. Perlu diingat, bila kita ingin memakai Kontaktor Magnet berjenis AC, kita harus mengetahui spesifikasi dari Kontaktor tersebut. Karna tegangan input untuk Kontaktor Magnet AC sangat bervariasi. Dimulai dari 110V, 220V, 380V, dan ada yang lebih tinggi lagi. Untuk itu, kita harus sangat berhati-hati dalam pemakaiannya. Untuk Kontaktor Magnet DC sebenarnya juga memiliki input tegangan yang bervariasi. Mulai dari 5V, 9V, 12V, atau 24V. Walaupun tegangan inputnya kecil, kita pun harus berhati-hati. Karna input yang tidak sesuai pada spesifikasi dapat merusak alat tersebut.

THERMAL OVERLOAD RELAY (TOR) Sebelum mempelajari lebih dalam mengenai Time Delay Relay (Timer), Thermal Over Load Relay (Tripper Over Load), Relay or (Relay), dan Magnetic or (Kontaktor), Sebaiknya kita mempelajari sistem kerjanya terlebih dahulu. agar mampu memahami suatu fungsi rangkaian kerja otomatis.

Gambar 1 : Thermal Over Load . Thermal relay atau overload relay adalah peralatan switching yang peka terhadap suhu dan akan membuka atau menutup kontaktor pada saat suhu yang terjadi melebihi batas yang ditentukan atau peralatan kontrol listrik yang berfungsi untuk memutuskan jaringan listrik jika terjadi beban lebih. .

Gambar 2 : Simbol Thermal Over Load .

Gambar 3 : Kontak Thermal Over Load . Thermal relay atau overload relay adalah peralatan switching yang peka terhadap suhu dan akan membuka atau menutup kontaktor pada saat suhu yang terjadi melebihi batas yang ditentukan atau peralatan kontrol listrik yang berfungsi untuk memutuskan jaringan listrik jika terjadi beban lebih. .

Gambar 4 : Bagian-bagian Thermal Over Load .

Gambar 5 : Fungsi Kontak Thermal Over Load Karakteristik 1. Terdapat konstruksi yang berhubungan langsung dengan terminal kontaktor magnit. 2. Full automatic function, Manual reset, dan memiliki pengaturan batas arus yang dikehendaki untuk digunakan. 3. Tombol trip dan tombol reset trip, dan semua sekerup terminal berada di bagian depan. 4. Indikator trip 5. Mampu bekerja pada suhu -25 °C hingga +55 °C atau (-13 °F hingga +131 °F)

Gambar 6 : Cara Kerja Thermal Over Load . Thermal overload relay (TOR) mempunyai tingkat proteksi yang lebih efektif dan ekonomis, yaitu: 1. Pelindung beban lebih / Overload 2. Melindungi dari ketidakseimbangan phasa / Phase failure imbalance 3. Melindungi dari kerugian / kehilangan tegangan phasa / Phase Loss.

Prinsip Kerja Elektro Mekanis Magnetik (dasar NO & NC) Sebelum mempelajari lebih dalam mengenai Time Delay Relay (Timer), Thermal Over Load Relay (Tripper Over Load), Relay or (Relay), dan Magnetic or (Kontaktor), Sebaiknya kita mempelajari sistem kerjanya terlebih dahulu. agar mampu memahami suatu fungsi rangkaian kerja otomatis.

Relay dan Kontaktor (Relay and Magnetic or)

Prinsipnya kerjanya adalah rangkaian pembuat magnet untuk menggerakkan penutup dan pembuka saklar internal didalamnya. Yang membedakannya dari kedua peralatan tersebut adalah kekuatan saklar internalnya dalam menghubungkan besaran arus listrik yang melaluinya. Pemahaman sederhananya adalah bila kita memberikan arus listrik pada coil relay atau kontaktor, maka saklar internalnya juga akan terhubung. Selain itu juga ada saklar internalnya yang terputus. Hal tersebut sama persis pada kerja tombol push button, hanya berbeda pada kekuatan untuk menekan tombolnya. Klik disini untuk mempelajari Tombol Saklar internal inilah yang disebut sebagai kontak NO (Normally Open= Bila coil or atau relay dalam keadaan tak terhubung arus listrik, kontak internalnya dalam kondisi terbuka atau tak terhubung) dan kontak

NC (Normally Close= Sebaliknya dengan Normally Open). Seperti dijelaskan pada gambar dibawah ini.

Relay dianalogikan sebagai pemutus dan penghubung seperti halnya fungsi pada tombol (Push Button) dan saklar (Switch)., yang hanya bekerja pada arus kecil 1A s/d 5A. Sedangkan Kontaktor dapat di analogikan

juga sebagai sebagai Breaker untuk sirkuit pemutus dan penghubung tenaga listrik pada beban. Karena pada Kontaktor, selain terdapat kontak NO dan NC juga terdapat 3 buah kontak NO utama yang dapat menghubungkan arus listrik sesuai ukuran yang telah ditetapkan pada kontaktor tersebut. Misalnya 10A, 15A, 20A, 30A, 50Amper dan seterusnya. Seperti pada gambar dibawah ini.

gambar kontak internal pada Kontaktor

gambar kontak internal pada relay

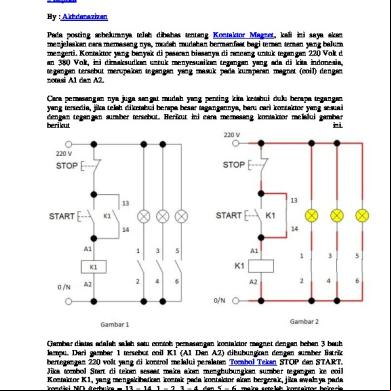

Penyambungan sederhana rangkaian kontaktor:

Perhatikan bagaimana lampu akan menyala ketika switch saklar dihubungkan ke sumber listrik. Mengapa begitu repot menggunakan kontaktor untuk menyalakan sebuah lampu bohlam? Mengapa rangkain ini menggunakan dua buah sumber listrik yang berbeda? Itulah yang disebut Rangkain Pengendali dan Rangkain Utama.

Time Delay Relay (Timer) dan Thermal Over Load Relay (Tripper) Sebagaimana yang telah diterangkan diatas, maka pada kedua komponen ini Timer dan Tripper juga mempunyai kontak NO dan NC. Dan yang membedakannya hanya pada kondisi pengaktifannya saja.

Kontak NO dan NC pada Timer (Time Delay Relay) akan bekerja ketika timer diberi ketetapan waktunya, ketetapan waktu ini dapat kita tentukan pada potensiometer yang terdapat pada timer itu sendiri. Misalnya ketika kita telah menetapkan 10 detik, maka kontak NO dan NC akan bekerja 10 detik setelah kita menghubungkan timer dengan sumber arus listrik. Perhatikan gambar Timer di bawah ini.

Sedikit berbeda dengan kontak NO dan NC yang terdapat di Timer, padaTripper (Thermal Over Load Relay) kontak NO dan NC nya bekerja karena mendapat daya tekan dari bimetal trip yang terdapat di dalamnya. Bimetal Trip ini akan melengkung apabila resistance wire dilewati arus lebih besar dari nominalnya dan menekan lengan kontak, sehingga kontak NC berubah menjadi kontak NO. Kegunaan NO dan NC Setelah paham bagaimana kerja kontak NO dan NC yang terdapat pada peralatan tersebut diatas, maka saya sarankan untuk mempelajari bagaimana kontak NO NC tersebut digunakan semaksimal mungkin untuk sebuah rangkaian pengendali pada rangkaian utama
