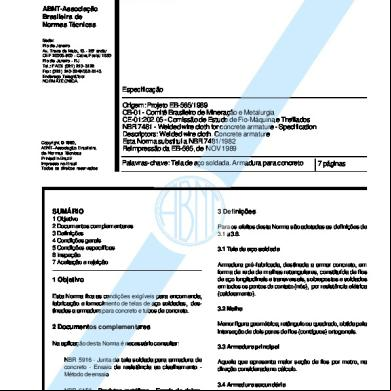

MAR 1990
NBR 7481
Tela de aço soldada - Armadura para concreto ABNT-Associação Brasileira de Normas Técnicas Sede: Rio de Janeiro Av. Treze de Maio, 13 - 28º andar CEP 20003-900 - Caixa Postal 1680 Rio de Janeiro - RJ Tel.: PABX (021) 210 -3122 Fax: (021) 240-8249/532-2143 Endereço Telegráfico: NORMATÉCNICA
Especificação
Copyright © 1990, ABNT–Associação Brasileira de Normas Técnicas Printed in Brazil/ Impresso no Brasil Todos os direitos reservados
Origem: Projeto EB-565/1989 CB-01 - Comitê Brasileiro de Mineração e Metalurgia CE-01:202.05 - Comissão de Estudo de Fio-Máquina e Trefilados NBR 7481 - Welded wire cloth for concrete armature - Specification Descriptors: Welded wire cloth. Concrete armature Esta Norma substitui a NBR 7481/1982 Reimpressão da EB-565, de NOV 1989 Palavras-chave: Tela de aço soldada. Armadura para concreto
SUMÁRIO 1 Objetivo 2 Documentos complementares 3 Definições 4 Condições gerais 5 Condições específicas 6 Inspeção 7 Aceitação e rejeição
1 Objetivo Esta Norma fixa as condições exigíveis para encomenda, fabricação e fornecimento de telas de aço soldadas, destinadas a armadura para concreto e tubos de concreto.
2 Documentos complementares Na aplicação desta Norma é necessário consultar: NBR 5916 - Junta de tela soldada para armadura de concreto - Ensaio de resistência ao cisalhamento Método de ensaio
7 páginas
3 Definições Para os efeitos desta Norma são adotadas as definições de 3.1 a 3.6. 3.1 Tela de aço soldada Armadura pré-fabricada, destinada a armar concreto, em forma de rede de malhas retangulares, constituída de fios de aço longitudinais e transversais, sobrepostos e soldados em todos os pontos de contato (nós), por resistência elétrica (caldeamento). 3.2 Malha Menor figura geométrica, retângulo ou quadrado, obtida pela interseção de dois pares de fios (contíguos) ortogonais. 3.3 Armadura principal Aquela que apresenta maior seção de fios por metro, na direção considerada no cálculo. 3.4 Armadura secundária
NBR 6153 - Produtos metálicos - Ensaio de dobramento semiguiado - Método de ensaio
Aquela que apresenta menor seção de fios por metro, na direção considerada no cálculo.
NBR 6207 - Arame de aço - Ensaio de tração - Método de ensaio
3.5 Telas padronizadas
NBR 7480 - Barras e fios de aço destinados a armadura para concreto armado - Especificação
Cada fabricante deve elaborar tabelas para as telas padronizadas de sua fabricação normal, obedecendo às
2
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
prescrições desta Norma. Estas tabelas devem conter no mínimo as seguintes indicações:
d) tipo “QA”: - seção por metro da armadura longitudinal igual à seção por metro da armadura transversal, usualmente com malha quadrada; aço CA-50B;
a) nome do fabricante; b) tipo de aço;
e) tipo “LA”:
c) designação da tela;
- seção por metro da armadura longitudinal maior que a seção por metro da armadura transversal, usualmente com malha retangular; aço CA-50B;
d) área das seções dos fios longitudinais e transversais, em cm2; e) diâmetro dos fios longitudinais e transversais, em mm;
NBR 7481/1990
f) tipo “TA”: - seção por metro da armadura transversal maior que a seção por metro da armadura longitudinal, usualmente com malha retangular; aço CA-50B.
f) espaçamento entre fios longitudinais e transversais ou entre feixes longitudinais, em cm;
4.1.4 O elemento indicativo do tipo de telas para tubos de
g) massa por unidade da área, em kg/m2.
concreto armado deve ser a forma do tubo, conforme os quatro tipos a seguir:
3.6 Telas não padronizadas a) tipo “PB”: Todas aquelas onde os diâmetros, espaçamentos entre fios, dimensões ou quaisquer características sejam diferentes das padronizadas. O fornecimento das telas não padronizadas deve ser motivo de acordo prévio entre produtor e comprador.
- para armação de tubos de encaixe tipo ponta e bolsa; aço CA-60; b) tipo “MF”: - para armação de tubos de encaixe tipo macho e fêmea; aço CA-60;
4 Condições gerais 4.1 Classificação
c) tipo “PBA”:
4.1.1 O aço, segundo esta Norma, deve estar conforme a NBR 7480. 4.1.2 Conforme as propriedades mecânicas, os fios devem ser classificados nas seguintes categorias:
a) CA-50B, com resistência característica de escoamento (limite convencional) mínimo de fyk = 500 MPa; b) CA-60, com resistência característica de escoamento (limite convencional) mínimo de fyk = 600 MPa. 4.1.3 O elemento indicativo do tipo de tela para armadura para concreto deve ser a armadura principal, conforme os seis tipos a seguir:
a) tipo “Q”: - seção por metro da armadura longitudinal igual à seção por metro da armadura transversal, usualmente com malha quadrada; aço CA-60; b) tipo “L”: - seção por metro da armadura longitudinal maior que a seção por metro da armadura transversal, usualmente com malha retangular; aço CA-60; c) tipo “T”:
- para armação de tubos de encaixe tipo ponta e bolsa; aço CA-50 B; d) tipo “MFA”: - para armação de tubos de encaixe tipo macho e fêmea; aço CA-50B. 4.2 Dimensões e tolerâncias 4.2.1 Largura de tela para armadura para concreto - Franjas 4.2.1.1 A largura usual de fabricação da tela, em rolos ou
painéis, deve ser de 2,45 m, correspondendo ao comprimento de seus fios transversais. Entretanto, a distância entre os eixos dos fios longitudinais extremos deve ser inferior à medida anteriormente citada, uma vez que os fios transversais se projetam além destes, formando bordas, denominadas franjas. 4.2.1.2 O comprimento usual das franjas, para os fios
transversais, deve ser de 2,5 cm e, para os fios longitudinais, a metade do espaçamento entre os fios transversais. 4.2.1.3 A tolerância no comprimento das franjas, tanto para
telas padronizadas como para telas não padronizadas, deve ser de ± 2 cm. 4.2.1.4 A tolerância na largura do ou rolo, medida ao
longo de qualquer fio, deve ser de ± 2,5 cm ou ± 1%, prevalecendo o maior valor. 4.2.2 Comprimento das telas para armadura para concreto
- seção por metro da armadura transversal maior que a seção por metro da armadura longitudinal, usualmente com malha retangular; aço CA-60;
4.2.2.1 O comprimento usual dos painéis deve ser de 4,2 m
a 6 m.
NBR 7481/1990
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
3
4.2.2.2 O comprimento usual dos rolos deve ser de 60 m a
4.2.3.3 O espaçamento entre fios longitudinais, nas telas
120 m.
não padronizadas, deve ser múltiplo de 2,5 cm, variando de um mínimo de 5 cm até um máximo de 30 cm, conforme a Figura 2.
4.2.2.3 A tolerância no comprimento do ou do rolo,
medida ao longo de qualquer fio, deve ser de ± 1%. 4.2.3.4 O espaçamento entre fios transversais, nas telas 4.2.3 Espaçamento entre os fios das telas para armadura para concreto
não padronizadas, pode variar de um mínimo de 5 cm até um máximo de 30 cm, conforme a Figura 2.
4.2.3.1 O espaçamento entre os fios deve ser a distância
4.2.3.5 A tolerância no espaçamento, referente a 4.2.3.2,
medida entre os eixos de dois fios (ou de feixes com o máximo de dois fios longitudinais) paralelos contíguos, conforme a Figura 1.
4.2.3.3 e 4.2.3.4, deve ser de ± 6 mm, não podendo existir, por metro, número de fios menor do que o especificado. 4.2.4 Largura da tela para tubo de concreto armado
4.2.3.2 O espaçamento entre fios, nas telas padronizadas,
iguais para cada direção, deve ser de 10 cm, 15 cm ou 30 cm e constante em cada direção.
A largura da tela deve ser determinada em função do comprimento do tubo, conforme a Tabela 1.
Figura 1 - Espaçamento
Onde: (1) largura, em m (2) comprimento, em m (3) C1 - espaçamento entre os fios longitudinais, em cm (4) Ct- espaçamento entre os fios transversais, em cm
(5) Ø1 - diâmetro dos fios longitudinais, em mm (6) Øt - diâmetro dos fios transversais, em mm (7) f1 - franjas longitudinais, em cm (8) ft- franjas transversais, em cm (9) malha, cm x cm
Figura 2 - Características da tela
4
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
NBR 7481/1990
Tabela 1 - Dimensões das telas soldadas em função do comprimento do tubo Comprimento do tubo - L
Largura da tela para o tipo ponta e bolsa (m)
Largura da tela tipo macho e fêmea (m)
Franjas transversais macho e fêmea (cm)
Franjas transversais ponta e bolsa (cm) Di ≤ 1,00
Di > 1,00
(m) Di ≤ 1,00 Di > 1,00
fe
fd
fe
fd
fe
fd
1,00
1,12
1,20
0,975
2,5
5
5,0
17,0
5,0
25,0
1,20
1,32
1,40
1,175
2,5
5
5,0
17,0
5,0
25,0
1,50
1,62
1,70
1,475
2,5
5
5,0
17,0
5,0
25,0
2,00
2,12
2,20
1,975
2,5
5
5,0
17,0
5,0
25,0
Tipo ponta e bolsa
Tipo macho e fêmea
Onde: Di = diâmetro interno do tubo L = comprimento do tubo fe = franja esquerda da tela fd = franja direita da tela Nota: Nas telas tipo ponta e bolsa, existem fios para complementação da bolsa após dobramento das franjas direitas (fd).
Tabela 2 - Tolerâncias
4.2.5 Comprimento das telas para tubo de concreto armado
Unid.: mm
As telas soldadas para armação de tubos de concreto armado devem ser fornecidas em rolos com comprimentos de 60 m ou 120 m. 4.2.6 Fios 4.2.6.1 Os diâmetros normalizados, em milímetros, para telas
de armadura para concreto devem ser de 3,0; 3,2; 3,4; 3,6; 3,8; 4,0; 4,2; 4,5; 4,8; 5,0; 5,3; 5,6; 6,0; 6,3; 6,5; 7,1; 8,0, 9,0; 10,0; 11,2 e 12,5.
Diâmetro 3
Tolerância
a
6
± 0,05
6,3 a
8
± 0,07
9
12,5
± 0,10
a
Notas: a) A tolerância, em massa, de qualquer fio entalhado ou nervurado deve ser de ± 6% da massa nominal (calculada com seção nominal e massa específica de 7,85 kg/dm3).
4.2.6.2 Os diâmetros normalizados, em milímetros, para telas
de tubos de concreto armado devem ser de 3,0; 3,2; 3,4; 3,6; 3,8; 4,0; 4,2; 4,5; 4,8; 5,0; 5,3; 5,6; 6,0; 6,3; 6,5 e 7,1.
b) A tolerância em massa do lote de telas deve ser de ± 3% da massa calculada com os valores nominais.
4.2.6.3 Os fios podem ser lisos, entalhados ou nervurados,
4.2.6.5 A fim de garantir boa soldabilidade e resistência ao
empregados como fios simples ou em feixes de dois fios; os feixes só devem ser usados na direção longitudinal, e o espaçamento não deve ser menor que 10 cm.
cisalhamento das juntas soldadas, o diâmetro do fio mais fino não deve ser inferior a 0,55 do diâmetro do outro fio. 4.3 Condições de fornecimento
4.2.6.4 A tolerância no diâmetro dos fios padronizados de-
ve estar conforme a Tabela 2.
4.3.1 As telas podem ser fornecidas em rolos ou em painéis.
NBR 7481/1990
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
5
4.3.2 As telas com diâmetro dos fios longitudinais menores
4.4.4 As telas devem ser identificadas por etiquetas, de
ou iguais a 4,2 mm podem ser fornecidas em painéis ou em rolos.
forma legível e indelével, com o nome do produtor e a designação da tela.
Notas: a) Salvo acordo prévio entre produtor e comprador, as telas com diâmetros dos fios longitudinais maiores que 4,2 mm devem ser fornecidas em painéis.
4.4.4.1 Cada rolo deve trazer no mínimo uma etiqueta no
b) Mediante acordo prévio, o produtor pode fornecer os painéis dobrados ou curvados, conforme exigências do projeto.
seu interior a cada amarrado de painéis de mesma designação e dimensão, e deve trazer etiqueta nos painéis extremos. 4.4.4.2 Cada etiqueta deve conter no mínimo as seguintes
indicações:
4.3.3 As telas fornecidas em painéis devem ser reunidas
firmemente umas às outras em amarrados de tamanho e massa convenientes.
a) marca, ou símbolo e nome do produtor; b) tipo de aço;
4.3.4 As telas fornecidas em rolos devem ser amarradas de maneira que não se desenrolem durante o transporte e manuseio.
c) designação da tela; d) comprimento e largura dos painéis ou rolo.
4.4 Designação e identificação das telas para armadura para concreto
4.5 Designação das telas de tubo para concreto armado
4.4.1 As principais características das telas devem ser:
4.5.1 As telas de tubos devem ser designadas através do
seu tipo, seguido de sua seção longitudinal de aço por metro de tela, em mm2/m. Por exemplo: MF 138 - tipo macho e fêmea, com seção longitudinal de 138 mm2/m, aço CA-60;
a) tipo de aço (CA-50B ou CA-60); b) seção dos fios por metro, na direção da armadura principal;
PBA 113 - tipo ponta e bolsa, com seção longitudinal de 113 mm2/m, aço CA-50B.
c) seção dos fios por metro, na direção da armadura secundária.
4.5.2 As demais características das telas devem ser
4.4.2 As telas padronizadas devem ser designadas através
observadas nas tabelas de telas de tubos, padronizadas do produtor.
de seu tipo (4.1.3), acrescido da área da seção principal dos fios, em mm2/m. A designação de uma tela padronizada deve estar conforme o exemplo a seguir: L 138 de 2,45 m x 60 m Neste exemplo, L significa que a armadura principal é a longitudinal, com seção dos fios de 1,38 cm2/m, de aço CA-60; a seção dos fios transversais consta na tabela do produtor. 4.4.3 As telas de aço CA-60 não padronizadas devem ser
designadas através do espaçamento entre fios longitudinais, espaçamento entre fios transversais, diâmetro dos fios longitudinais e diâmetro dos fios transversais, da seguinte forma: Espaçamento
x longitudinal (cm)
Espaçamento transversal
Diâmetro dos fios
-
(cm)
longitudinais (mm)
Diâmetro dos fios
x
transversais (mm)
A designação de tela não padronizada deve estar conforme o exemplo a seguir: 10 x 20 — 8,0 x 5,6 4.4.3.1 As telas de aço CA-50B não padronizadas devem
receber, após a designação do diâmetro dos fios, a letra A. A sua designação deve estar conforme o exemplo a seguir:
4.5.3 Por ocasião do fornecimento de telas não relacionadas nas tabelas do produtor, cabe a ele informar ao comprador as características destas telas. 4.5.4 Todas as telas com diâmetros, espaçamentos entre
fios, dimensões ou qualquer outra característica diferente das citadas nesta Norma devem ser consideradas telas não padronizadas e designadas conforme 4.4.3. 4.5.5 As telas de tubos de concreto armado devem ser
identificadas conforme 4.4.4. 4.6 Certificado 4.6.1 O certificado de qualidade do lote de telas, ou telas e
fios, quando solicitado, deve ser fornecido indicando o número de peças por lote e as características mecânicas e geométricas pedidas. 4.7 Encomenda 4.7.1 A unidade de comercialização das telas deve ser o
metro quadrado. 4.7.2 Nos pedidos de telas, segundo esta Norma, devem
constar: a) número desta Norma;
15 x 30 — 11,2 x 10,00 A b) quantidade pedida, número de rolos ou painéis; Nota: Conforme 4.4.4.2-c), a letra A do exemplo anterior pode ser excluída, desde que conste na etiqueta o tipo de aço utilizado.
c) dimensões: largura e comprimento;
6
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
d) tipo de aço;
6.3 Amostras
e) designação ou descrição da tela;
6.3.1 Fios
f) requisitos adicionais.
NBR 7481/1990
6.3.1.1 Para o ensaio de tração e dobramento de cada lote
de fios, deve ser retirada aleatoriamente uma amostra para eventual controle, antes da fabricação da tela.
5 Condições específicas 5.1 Propriedades mecânicas
6.3.2 Telas 5.1.1 Resistência à tração e ao dobramento 6.3.2.1 Para efeito de recebimento de cada lote de telas, 5.1.1.1 Os fios de tela soldada, ensaiados conforme esta
Norma, devem apresentar propriedades mecânicas conforme a NBR 7480. 5.1.2 Resistência ao cisalhamento Nota: Este requisito só deve ser exigível quando for atendido 4.2.6.5. 5.1.2.1 A média dos resultados dos ensaios de resistência
ao cisalhamento dos nós soldados não deve ser inferior ao produto da força de escoamento em N, do fio de maior diâmetro, pela fração apresentada na Tabela 3. Tabela 3 - Fração da força de escoamento Tipo do aço Fios lisos
Fios entalhados ou nervurados
CA-50B
0,35
0,30
CA-60
0,30
0,25
6 Inspeção 6.1 Condições de inspeção 6.1.1 Se for do interesse do comprador acompanhar a inspeção e os ensaios dos produtos, o produtor deve concederlhe todas as facilidades necessárias e suficientes à verificação de que a encomenda está sendo atendida, sem ocasionar interrupção no processamento ou atraso no fornecimento.
deve ser retirado aleatoriamente um ou rolo, e, deste, retira-se como amostra uma faixa transversal, contendo todos os fios longitudinais e com dimensões adequadas para a execução dos ensaios previstos. Desta faixa transversal, devem ser retirados dois corpos-de-prova para o ensaio de tração e dois para o ensaio de dobramento, sendo um corpo-de-prova da armadura principal e um da armadura secundária, para ambos os ensaios. Para o ensaio de cisalhamento, devem ser retiradas aleatoriamente, como corpos-de-prova, quatro juntas soldadas. 6.3.2.2 Os ônus dos ensaios de telas prontas para expedição
ficam às expensas do comprador. 6.3.2.3 Metade dos corpos-de-prova para ensaios de tração
deve conter juntas soldadas, sendo estas localizadas aproximadamente no meio do comprimento e com fio ortogonal cortado, de modo que apresentem cerca de 25 mm de cada lado, conforme a Figura 3. 6.3.2.4 Para o ensaio de dobramento, os corpos-de-prova
devem ser retirados fora da região de juntas soldadas. 6.3.2.5 Para o ensaio de cisalhamento, os corpos-de-prova
devem ter as dimensões especificadas conforme a NBR 5916. O resultado deve ser a média dos valores obtidos nas quatro juntas soldadas. 6.4 Ensaios 6.4.1 Ensaio de tração
6.1.2 Os ensaios podem ser feitos no laboratório do produtor
ou em outro laboratório, a critério e ônus do comprador. 6.1.3 A inspeção visual e a verificação das características
dimensionais devem ser feitas nos painéis ou rolos do lote, antes da retirada das amostras para ensaios mecânicos. 6.2 Procedimento 6.2.1 Para efeito de recebimento, o lote constituído de telas da mesma designação tem massa definida por:
6.4.1.1 O ensaio de tração deve ser realizado conforme a
NBR 6207. 6.4.1.2 O alongamento após ruptura deve ser determinado
sobre uma base de medida de comprimento igual a dez vezes os diâmetros. 6.4.2 Ensaio de dobramento 6.4.2.1 O ensaio de dobramento deve ser realizado confor-
a) MT = 2 (Øl + Øt), para telas com fio de maior diâmetro até 5 mm (inclusive);
me a NBR 6153. 6.4.3 Ensaio de cisalhamento
b) MT = (Øl+ Øt), para telas com fio de maior diâmetro acima de 5 mm. Onde:
6.4.3.1 O ensaio de cisalhamento das juntas soldadas deve
ser realizado conforme a NBR 5916.
Øl = diâmetro do fio longitudinal, em mm
7 Aceitação e rejeição
Øt = diâmetro do fio transversal, em mm
7.1 O produtor deve realizar os ensaios de tração e de dobramento nos fios que constituem as telas, antes da soldagem, apresentando os resultados quando solicitados.
MT = massa do lote de telas, em t
NBR 7481/1990
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
7
Unid.: mm
Figura 3 - Corpos-de-prova para ensaios de tração 7.2 O lote que estiver de acordo com as exigências desta Norma deve ser aceito. 7.3 Se os resultados dos ensaios de tração, dobramento ou cisalhamento não forem satisfatórios, devem ser repetidos somente aqueles cujos valores não atenderem às especificações. Neste caso, para cada ensaio de tração e de dobramento, devem ser retirados dois novos corpos-deprova de outros fios da mesma tela. Para o ensaio de cisalhamento, tomam-se oito juntas soldadas da mesma amostra. 7.3.1 O lote deve ser aceito se, no ensaio de tração, os dois resultados adicionais para os fios de cada armadura, principal e secundária, atenderem às exigências desta Norma. Não constitui motivo de rejeição o rompimento do corpo-de-prova na garra da máquina de tração. Não deve existir junta soldada no trecho do corpo-de-prova preso pela mesma garra. 7.3.2 No ensaio de dobramento, para que o lote seja aceito,
os dois corpos-de-prova adicionais para os fios de cada armadura, principal e secundária, devem atender às exigências desta Norma. 7.3.3 Se a média dos resultados do ensaio das doze juntas
soldadas da mesma amostra não atender às exigências desta Norma, retiram-se aleatoriamente quatro amostras de quatro telas diferentes, tirando-se de cada amostra quatro novos corpos-de-prova. Se ainda assim a média destes ensaios de cisalhamento não atender às exigências desta Norma, o lote deve ser rejeitado.
7.4 As telas devem ar o transporte e o manuseio normal. As quebras de juntas soldadas, causadas por negligência no manuseio, não devem constituir motivo de rejeição, a menos que o número das quebras exceda 1% do número total por de no mínimo 14,7 m2. No caso de rolos, é permissível 1% do número total de juntas soldadas quebradas em cada 15 m2 de tela, desde que 50% ou mais do número máximo permitido de juntas soldadas quebradas não sejam localizados em um único fio. 7.5 Devem ser rejeitados só os painéis ou rolos de um lote que não satisfizerem às características dimensionais estabelecidas. 7.5.1 Se o número de rolos ou painéis rejeitados exceder
25% do número total do lote, este não deve ser aceito. 7.6 A oxidação ou pequenas irregularidades na tela não podem ser causas de rejeição, desde que sejam atendidos os requisitos desta Norma, verificados em amostras previamente escovadas a mão. 7.7 No caso de ensaios externos, qualquer rejeição do material deve ser comunicada ao produtor, dentro de até 30 dias após o recebimento do material. Esse material deve ser guardado, a fim de que o produtor possa proceder à nova inspeção e reensaios. 7.7.1 A substituição deste material é de exclusiva respon-
sabilidade do produtor.
MAR 1990
NBR 7481
Tela de aço soldada - Armadura para concreto ABNT-Associação Brasileira de Normas Técnicas Sede: Rio de Janeiro Av. Treze de Maio, 13 - 28º andar CEP 20003-900 - Caixa Postal 1680 Rio de Janeiro - RJ Tel.: PABX (021) 210 -3122 Fax: (021) 240-8249/532-2143 Endereço Telegráfico: NORMATÉCNICA
Especificação
Copyright © 1990, ABNT–Associação Brasileira de Normas Técnicas Printed in Brazil/ Impresso no Brasil Todos os direitos reservados
Origem: Projeto EB-565/1989 CB-01 - Comitê Brasileiro de Mineração e Metalurgia CE-01:202.05 - Comissão de Estudo de Fio-Máquina e Trefilados NBR 7481 - Welded wire cloth for concrete armature - Specification Descriptors: Welded wire cloth. Concrete armature Esta Norma substitui a NBR 7481/1982 Reimpressão da EB-565, de NOV 1989 Palavras-chave: Tela de aço soldada. Armadura para concreto
SUMÁRIO 1 Objetivo 2 Documentos complementares 3 Definições 4 Condições gerais 5 Condições específicas 6 Inspeção 7 Aceitação e rejeição
1 Objetivo Esta Norma fixa as condições exigíveis para encomenda, fabricação e fornecimento de telas de aço soldadas, destinadas a armadura para concreto e tubos de concreto.
2 Documentos complementares Na aplicação desta Norma é necessário consultar: NBR 5916 - Junta de tela soldada para armadura de concreto - Ensaio de resistência ao cisalhamento Método de ensaio
7 páginas
3 Definições Para os efeitos desta Norma são adotadas as definições de 3.1 a 3.6. 3.1 Tela de aço soldada Armadura pré-fabricada, destinada a armar concreto, em forma de rede de malhas retangulares, constituída de fios de aço longitudinais e transversais, sobrepostos e soldados em todos os pontos de contato (nós), por resistência elétrica (caldeamento). 3.2 Malha Menor figura geométrica, retângulo ou quadrado, obtida pela interseção de dois pares de fios (contíguos) ortogonais. 3.3 Armadura principal Aquela que apresenta maior seção de fios por metro, na direção considerada no cálculo. 3.4 Armadura secundária
NBR 6153 - Produtos metálicos - Ensaio de dobramento semiguiado - Método de ensaio
Aquela que apresenta menor seção de fios por metro, na direção considerada no cálculo.
NBR 6207 - Arame de aço - Ensaio de tração - Método de ensaio
3.5 Telas padronizadas
NBR 7480 - Barras e fios de aço destinados a armadura para concreto armado - Especificação
Cada fabricante deve elaborar tabelas para as telas padronizadas de sua fabricação normal, obedecendo às
2
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
prescrições desta Norma. Estas tabelas devem conter no mínimo as seguintes indicações:
d) tipo “QA”: - seção por metro da armadura longitudinal igual à seção por metro da armadura transversal, usualmente com malha quadrada; aço CA-50B;
a) nome do fabricante; b) tipo de aço;
e) tipo “LA”:
c) designação da tela;
- seção por metro da armadura longitudinal maior que a seção por metro da armadura transversal, usualmente com malha retangular; aço CA-50B;
d) área das seções dos fios longitudinais e transversais, em cm2; e) diâmetro dos fios longitudinais e transversais, em mm;
NBR 7481/1990
f) tipo “TA”: - seção por metro da armadura transversal maior que a seção por metro da armadura longitudinal, usualmente com malha retangular; aço CA-50B.
f) espaçamento entre fios longitudinais e transversais ou entre feixes longitudinais, em cm;
4.1.4 O elemento indicativo do tipo de telas para tubos de
g) massa por unidade da área, em kg/m2.
concreto armado deve ser a forma do tubo, conforme os quatro tipos a seguir:
3.6 Telas não padronizadas a) tipo “PB”: Todas aquelas onde os diâmetros, espaçamentos entre fios, dimensões ou quaisquer características sejam diferentes das padronizadas. O fornecimento das telas não padronizadas deve ser motivo de acordo prévio entre produtor e comprador.
- para armação de tubos de encaixe tipo ponta e bolsa; aço CA-60; b) tipo “MF”: - para armação de tubos de encaixe tipo macho e fêmea; aço CA-60;
4 Condições gerais 4.1 Classificação
c) tipo “PBA”:
4.1.1 O aço, segundo esta Norma, deve estar conforme a NBR 7480. 4.1.2 Conforme as propriedades mecânicas, os fios devem ser classificados nas seguintes categorias:
a) CA-50B, com resistência característica de escoamento (limite convencional) mínimo de fyk = 500 MPa; b) CA-60, com resistência característica de escoamento (limite convencional) mínimo de fyk = 600 MPa. 4.1.3 O elemento indicativo do tipo de tela para armadura para concreto deve ser a armadura principal, conforme os seis tipos a seguir:
a) tipo “Q”: - seção por metro da armadura longitudinal igual à seção por metro da armadura transversal, usualmente com malha quadrada; aço CA-60; b) tipo “L”: - seção por metro da armadura longitudinal maior que a seção por metro da armadura transversal, usualmente com malha retangular; aço CA-60; c) tipo “T”:
- para armação de tubos de encaixe tipo ponta e bolsa; aço CA-50 B; d) tipo “MFA”: - para armação de tubos de encaixe tipo macho e fêmea; aço CA-50B. 4.2 Dimensões e tolerâncias 4.2.1 Largura de tela para armadura para concreto - Franjas 4.2.1.1 A largura usual de fabricação da tela, em rolos ou
painéis, deve ser de 2,45 m, correspondendo ao comprimento de seus fios transversais. Entretanto, a distância entre os eixos dos fios longitudinais extremos deve ser inferior à medida anteriormente citada, uma vez que os fios transversais se projetam além destes, formando bordas, denominadas franjas. 4.2.1.2 O comprimento usual das franjas, para os fios
transversais, deve ser de 2,5 cm e, para os fios longitudinais, a metade do espaçamento entre os fios transversais. 4.2.1.3 A tolerância no comprimento das franjas, tanto para
telas padronizadas como para telas não padronizadas, deve ser de ± 2 cm. 4.2.1.4 A tolerância na largura do ou rolo, medida ao
longo de qualquer fio, deve ser de ± 2,5 cm ou ± 1%, prevalecendo o maior valor. 4.2.2 Comprimento das telas para armadura para concreto
- seção por metro da armadura transversal maior que a seção por metro da armadura longitudinal, usualmente com malha retangular; aço CA-60;
4.2.2.1 O comprimento usual dos painéis deve ser de 4,2 m
a 6 m.
NBR 7481/1990
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
3
4.2.2.2 O comprimento usual dos rolos deve ser de 60 m a
4.2.3.3 O espaçamento entre fios longitudinais, nas telas
120 m.
não padronizadas, deve ser múltiplo de 2,5 cm, variando de um mínimo de 5 cm até um máximo de 30 cm, conforme a Figura 2.
4.2.2.3 A tolerância no comprimento do ou do rolo,
medida ao longo de qualquer fio, deve ser de ± 1%. 4.2.3.4 O espaçamento entre fios transversais, nas telas 4.2.3 Espaçamento entre os fios das telas para armadura para concreto
não padronizadas, pode variar de um mínimo de 5 cm até um máximo de 30 cm, conforme a Figura 2.
4.2.3.1 O espaçamento entre os fios deve ser a distância
4.2.3.5 A tolerância no espaçamento, referente a 4.2.3.2,
medida entre os eixos de dois fios (ou de feixes com o máximo de dois fios longitudinais) paralelos contíguos, conforme a Figura 1.
4.2.3.3 e 4.2.3.4, deve ser de ± 6 mm, não podendo existir, por metro, número de fios menor do que o especificado. 4.2.4 Largura da tela para tubo de concreto armado
4.2.3.2 O espaçamento entre fios, nas telas padronizadas,
iguais para cada direção, deve ser de 10 cm, 15 cm ou 30 cm e constante em cada direção.
A largura da tela deve ser determinada em função do comprimento do tubo, conforme a Tabela 1.
Figura 1 - Espaçamento
Onde: (1) largura, em m (2) comprimento, em m (3) C1 - espaçamento entre os fios longitudinais, em cm (4) Ct- espaçamento entre os fios transversais, em cm
(5) Ø1 - diâmetro dos fios longitudinais, em mm (6) Øt - diâmetro dos fios transversais, em mm (7) f1 - franjas longitudinais, em cm (8) ft- franjas transversais, em cm (9) malha, cm x cm
Figura 2 - Características da tela
4
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
NBR 7481/1990
Tabela 1 - Dimensões das telas soldadas em função do comprimento do tubo Comprimento do tubo - L
Largura da tela para o tipo ponta e bolsa (m)
Largura da tela tipo macho e fêmea (m)
Franjas transversais macho e fêmea (cm)
Franjas transversais ponta e bolsa (cm) Di ≤ 1,00
Di > 1,00
(m) Di ≤ 1,00 Di > 1,00
fe
fd
fe
fd
fe
fd
1,00
1,12
1,20
0,975
2,5
5
5,0
17,0
5,0
25,0
1,20
1,32
1,40
1,175
2,5
5
5,0
17,0
5,0
25,0
1,50
1,62
1,70
1,475
2,5
5
5,0
17,0
5,0
25,0
2,00
2,12
2,20
1,975
2,5
5
5,0
17,0
5,0
25,0
Tipo ponta e bolsa
Tipo macho e fêmea
Onde: Di = diâmetro interno do tubo L = comprimento do tubo fe = franja esquerda da tela fd = franja direita da tela Nota: Nas telas tipo ponta e bolsa, existem fios para complementação da bolsa após dobramento das franjas direitas (fd).
Tabela 2 - Tolerâncias
4.2.5 Comprimento das telas para tubo de concreto armado
Unid.: mm
As telas soldadas para armação de tubos de concreto armado devem ser fornecidas em rolos com comprimentos de 60 m ou 120 m. 4.2.6 Fios 4.2.6.1 Os diâmetros normalizados, em milímetros, para telas
de armadura para concreto devem ser de 3,0; 3,2; 3,4; 3,6; 3,8; 4,0; 4,2; 4,5; 4,8; 5,0; 5,3; 5,6; 6,0; 6,3; 6,5; 7,1; 8,0, 9,0; 10,0; 11,2 e 12,5.
Diâmetro 3
Tolerância
a
6
± 0,05
6,3 a
8
± 0,07
9
12,5
± 0,10
a
Notas: a) A tolerância, em massa, de qualquer fio entalhado ou nervurado deve ser de ± 6% da massa nominal (calculada com seção nominal e massa específica de 7,85 kg/dm3).
4.2.6.2 Os diâmetros normalizados, em milímetros, para telas
de tubos de concreto armado devem ser de 3,0; 3,2; 3,4; 3,6; 3,8; 4,0; 4,2; 4,5; 4,8; 5,0; 5,3; 5,6; 6,0; 6,3; 6,5 e 7,1.
b) A tolerância em massa do lote de telas deve ser de ± 3% da massa calculada com os valores nominais.
4.2.6.3 Os fios podem ser lisos, entalhados ou nervurados,
4.2.6.5 A fim de garantir boa soldabilidade e resistência ao
empregados como fios simples ou em feixes de dois fios; os feixes só devem ser usados na direção longitudinal, e o espaçamento não deve ser menor que 10 cm.
cisalhamento das juntas soldadas, o diâmetro do fio mais fino não deve ser inferior a 0,55 do diâmetro do outro fio. 4.3 Condições de fornecimento
4.2.6.4 A tolerância no diâmetro dos fios padronizados de-
ve estar conforme a Tabela 2.
4.3.1 As telas podem ser fornecidas em rolos ou em painéis.
NBR 7481/1990
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
5
4.3.2 As telas com diâmetro dos fios longitudinais menores
4.4.4 As telas devem ser identificadas por etiquetas, de
ou iguais a 4,2 mm podem ser fornecidas em painéis ou em rolos.
forma legível e indelével, com o nome do produtor e a designação da tela.
Notas: a) Salvo acordo prévio entre produtor e comprador, as telas com diâmetros dos fios longitudinais maiores que 4,2 mm devem ser fornecidas em painéis.
4.4.4.1 Cada rolo deve trazer no mínimo uma etiqueta no
b) Mediante acordo prévio, o produtor pode fornecer os painéis dobrados ou curvados, conforme exigências do projeto.
seu interior a cada amarrado de painéis de mesma designação e dimensão, e deve trazer etiqueta nos painéis extremos. 4.4.4.2 Cada etiqueta deve conter no mínimo as seguintes
indicações:
4.3.3 As telas fornecidas em painéis devem ser reunidas
firmemente umas às outras em amarrados de tamanho e massa convenientes.
a) marca, ou símbolo e nome do produtor; b) tipo de aço;
4.3.4 As telas fornecidas em rolos devem ser amarradas de maneira que não se desenrolem durante o transporte e manuseio.
c) designação da tela; d) comprimento e largura dos painéis ou rolo.
4.4 Designação e identificação das telas para armadura para concreto
4.5 Designação das telas de tubo para concreto armado
4.4.1 As principais características das telas devem ser:
4.5.1 As telas de tubos devem ser designadas através do
seu tipo, seguido de sua seção longitudinal de aço por metro de tela, em mm2/m. Por exemplo: MF 138 - tipo macho e fêmea, com seção longitudinal de 138 mm2/m, aço CA-60;
a) tipo de aço (CA-50B ou CA-60); b) seção dos fios por metro, na direção da armadura principal;
PBA 113 - tipo ponta e bolsa, com seção longitudinal de 113 mm2/m, aço CA-50B.
c) seção dos fios por metro, na direção da armadura secundária.
4.5.2 As demais características das telas devem ser
4.4.2 As telas padronizadas devem ser designadas através
observadas nas tabelas de telas de tubos, padronizadas do produtor.
de seu tipo (4.1.3), acrescido da área da seção principal dos fios, em mm2/m. A designação de uma tela padronizada deve estar conforme o exemplo a seguir: L 138 de 2,45 m x 60 m Neste exemplo, L significa que a armadura principal é a longitudinal, com seção dos fios de 1,38 cm2/m, de aço CA-60; a seção dos fios transversais consta na tabela do produtor. 4.4.3 As telas de aço CA-60 não padronizadas devem ser
designadas através do espaçamento entre fios longitudinais, espaçamento entre fios transversais, diâmetro dos fios longitudinais e diâmetro dos fios transversais, da seguinte forma: Espaçamento
x longitudinal (cm)
Espaçamento transversal
Diâmetro dos fios
-
(cm)
longitudinais (mm)
Diâmetro dos fios
x
transversais (mm)
A designação de tela não padronizada deve estar conforme o exemplo a seguir: 10 x 20 — 8,0 x 5,6 4.4.3.1 As telas de aço CA-50B não padronizadas devem
receber, após a designação do diâmetro dos fios, a letra A. A sua designação deve estar conforme o exemplo a seguir:
4.5.3 Por ocasião do fornecimento de telas não relacionadas nas tabelas do produtor, cabe a ele informar ao comprador as características destas telas. 4.5.4 Todas as telas com diâmetros, espaçamentos entre
fios, dimensões ou qualquer outra característica diferente das citadas nesta Norma devem ser consideradas telas não padronizadas e designadas conforme 4.4.3. 4.5.5 As telas de tubos de concreto armado devem ser
identificadas conforme 4.4.4. 4.6 Certificado 4.6.1 O certificado de qualidade do lote de telas, ou telas e
fios, quando solicitado, deve ser fornecido indicando o número de peças por lote e as características mecânicas e geométricas pedidas. 4.7 Encomenda 4.7.1 A unidade de comercialização das telas deve ser o
metro quadrado. 4.7.2 Nos pedidos de telas, segundo esta Norma, devem
constar: a) número desta Norma;
15 x 30 — 11,2 x 10,00 A b) quantidade pedida, número de rolos ou painéis; Nota: Conforme 4.4.4.2-c), a letra A do exemplo anterior pode ser excluída, desde que conste na etiqueta o tipo de aço utilizado.
c) dimensões: largura e comprimento;
6
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
d) tipo de aço;
6.3 Amostras
e) designação ou descrição da tela;
6.3.1 Fios
f) requisitos adicionais.
NBR 7481/1990
6.3.1.1 Para o ensaio de tração e dobramento de cada lote
de fios, deve ser retirada aleatoriamente uma amostra para eventual controle, antes da fabricação da tela.
5 Condições específicas 5.1 Propriedades mecânicas
6.3.2 Telas 5.1.1 Resistência à tração e ao dobramento 6.3.2.1 Para efeito de recebimento de cada lote de telas, 5.1.1.1 Os fios de tela soldada, ensaiados conforme esta
Norma, devem apresentar propriedades mecânicas conforme a NBR 7480. 5.1.2 Resistência ao cisalhamento Nota: Este requisito só deve ser exigível quando for atendido 4.2.6.5. 5.1.2.1 A média dos resultados dos ensaios de resistência
ao cisalhamento dos nós soldados não deve ser inferior ao produto da força de escoamento em N, do fio de maior diâmetro, pela fração apresentada na Tabela 3. Tabela 3 - Fração da força de escoamento Tipo do aço Fios lisos
Fios entalhados ou nervurados
CA-50B
0,35
0,30
CA-60
0,30
0,25
6 Inspeção 6.1 Condições de inspeção 6.1.1 Se for do interesse do comprador acompanhar a inspeção e os ensaios dos produtos, o produtor deve concederlhe todas as facilidades necessárias e suficientes à verificação de que a encomenda está sendo atendida, sem ocasionar interrupção no processamento ou atraso no fornecimento.
deve ser retirado aleatoriamente um ou rolo, e, deste, retira-se como amostra uma faixa transversal, contendo todos os fios longitudinais e com dimensões adequadas para a execução dos ensaios previstos. Desta faixa transversal, devem ser retirados dois corpos-de-prova para o ensaio de tração e dois para o ensaio de dobramento, sendo um corpo-de-prova da armadura principal e um da armadura secundária, para ambos os ensaios. Para o ensaio de cisalhamento, devem ser retiradas aleatoriamente, como corpos-de-prova, quatro juntas soldadas. 6.3.2.2 Os ônus dos ensaios de telas prontas para expedição
ficam às expensas do comprador. 6.3.2.3 Metade dos corpos-de-prova para ensaios de tração
deve conter juntas soldadas, sendo estas localizadas aproximadamente no meio do comprimento e com fio ortogonal cortado, de modo que apresentem cerca de 25 mm de cada lado, conforme a Figura 3. 6.3.2.4 Para o ensaio de dobramento, os corpos-de-prova
devem ser retirados fora da região de juntas soldadas. 6.3.2.5 Para o ensaio de cisalhamento, os corpos-de-prova
devem ter as dimensões especificadas conforme a NBR 5916. O resultado deve ser a média dos valores obtidos nas quatro juntas soldadas. 6.4 Ensaios 6.4.1 Ensaio de tração
6.1.2 Os ensaios podem ser feitos no laboratório do produtor
ou em outro laboratório, a critério e ônus do comprador. 6.1.3 A inspeção visual e a verificação das características
dimensionais devem ser feitas nos painéis ou rolos do lote, antes da retirada das amostras para ensaios mecânicos. 6.2 Procedimento 6.2.1 Para efeito de recebimento, o lote constituído de telas da mesma designação tem massa definida por:
6.4.1.1 O ensaio de tração deve ser realizado conforme a
NBR 6207. 6.4.1.2 O alongamento após ruptura deve ser determinado
sobre uma base de medida de comprimento igual a dez vezes os diâmetros. 6.4.2 Ensaio de dobramento 6.4.2.1 O ensaio de dobramento deve ser realizado confor-
a) MT = 2 (Øl + Øt), para telas com fio de maior diâmetro até 5 mm (inclusive);
me a NBR 6153. 6.4.3 Ensaio de cisalhamento
b) MT = (Øl+ Øt), para telas com fio de maior diâmetro acima de 5 mm. Onde:
6.4.3.1 O ensaio de cisalhamento das juntas soldadas deve
ser realizado conforme a NBR 5916.
Øl = diâmetro do fio longitudinal, em mm
7 Aceitação e rejeição
Øt = diâmetro do fio transversal, em mm
7.1 O produtor deve realizar os ensaios de tração e de dobramento nos fios que constituem as telas, antes da soldagem, apresentando os resultados quando solicitados.
MT = massa do lote de telas, em t
NBR 7481/1990
Licença de uso exclusivo para FIPAI - Fund. Increm. da Pesq. AperfeiCoam. Ind. Cópia impressa pelo sistema Target CENWin em 26/03/2012
7
Unid.: mm
Figura 3 - Corpos-de-prova para ensaios de tração 7.2 O lote que estiver de acordo com as exigências desta Norma deve ser aceito. 7.3 Se os resultados dos ensaios de tração, dobramento ou cisalhamento não forem satisfatórios, devem ser repetidos somente aqueles cujos valores não atenderem às especificações. Neste caso, para cada ensaio de tração e de dobramento, devem ser retirados dois novos corpos-deprova de outros fios da mesma tela. Para o ensaio de cisalhamento, tomam-se oito juntas soldadas da mesma amostra. 7.3.1 O lote deve ser aceito se, no ensaio de tração, os dois resultados adicionais para os fios de cada armadura, principal e secundária, atenderem às exigências desta Norma. Não constitui motivo de rejeição o rompimento do corpo-de-prova na garra da máquina de tração. Não deve existir junta soldada no trecho do corpo-de-prova preso pela mesma garra. 7.3.2 No ensaio de dobramento, para que o lote seja aceito,
os dois corpos-de-prova adicionais para os fios de cada armadura, principal e secundária, devem atender às exigências desta Norma. 7.3.3 Se a média dos resultados do ensaio das doze juntas
soldadas da mesma amostra não atender às exigências desta Norma, retiram-se aleatoriamente quatro amostras de quatro telas diferentes, tirando-se de cada amostra quatro novos corpos-de-prova. Se ainda assim a média destes ensaios de cisalhamento não atender às exigências desta Norma, o lote deve ser rejeitado.
7.4 As telas devem ar o transporte e o manuseio normal. As quebras de juntas soldadas, causadas por negligência no manuseio, não devem constituir motivo de rejeição, a menos que o número das quebras exceda 1% do número total por de no mínimo 14,7 m2. No caso de rolos, é permissível 1% do número total de juntas soldadas quebradas em cada 15 m2 de tela, desde que 50% ou mais do número máximo permitido de juntas soldadas quebradas não sejam localizados em um único fio. 7.5 Devem ser rejeitados só os painéis ou rolos de um lote que não satisfizerem às características dimensionais estabelecidas. 7.5.1 Se o número de rolos ou painéis rejeitados exceder
25% do número total do lote, este não deve ser aceito. 7.6 A oxidação ou pequenas irregularidades na tela não podem ser causas de rejeição, desde que sejam atendidos os requisitos desta Norma, verificados em amostras previamente escovadas a mão. 7.7 No caso de ensaios externos, qualquer rejeição do material deve ser comunicada ao produtor, dentro de até 30 dias após o recebimento do material. Esse material deve ser guardado, a fim de que o produtor possa proceder à nova inspeção e reensaios. 7.7.1 A substituição deste material é de exclusiva respon-
sabilidade do produtor.
