Fornecem relações entre a temperatura, as composições e as quantidades de cada fase na condição de equilíbrio.

SISTEMA ISOMORFO 

REGRA DA ALAVANCA 

REGRA DA ALAVANCA 

DIAGRAMA DE FASES 

DIAGRAMAS DE EQUILÍBRIO

 Os diagramas de equilíbrio são, sem dúvida, ferramentas valiosas no estudo da constituição das ligas metálicas. Contudo, as suas limitações devem ser realçadas, em particular, o fato destes diagramas mostrarem fases existentes em condições de equilíbrio termodinâmico. O estado de equilíbrio é o estado final ideal para processos naturais e pode ser representado matematicamente por um ponto de mínimo na energia livre (G) do sistema a temperatura (T) e pressão (P) constantes, isto é: DG = 0 (Condição de Equilíbrio)

Reações entre três fases em sistemas binários



O sistema ferro-carbono  eutético

eutetóide

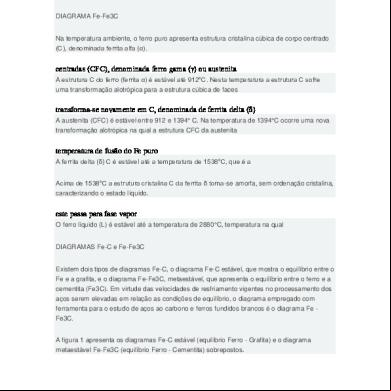

O sistema ferro-carbono Ferro Fundido Aço  Diagrama de fases Fe- Fe3C , Ferrita (CCC)

eutético

, Austenita (CFC)

Transformações polimórficas

100X eutetóide

, Ferrita (CCC)

Macia e magnética

Dura e quebradiça (metaestável) Cementita (Fe3C)

Conceitos • Aços ≠ ferros fundidos. • α - ferrita α, solução sólida de carbono em ferro na estrutura cúbica de corpo centrado, estável na temperatura ambiente. • γ - austenita, solução sólida de carbono em ferro na estrutura cúbica de face centrada, instável na temperatura ambiente. • δ - ferrita δ, solução sólida de carbono em ferro na estrutura cúbica de corpo centrado, instável na temperatura ambiente. • Fe3C - cementita ou carbeto de ferro, solução sólida de carbono em ferro em estrutura ortorrômbica com 12 átomos de ferro e 4 átomos de carbono por célula unitária, estável na temperatura ambiente Perlita – Agregado mecânico de ferrita e cementita sob a forma lamelar. Forma-se da reação eutetóide. Ledeburita - Agregado mecânico de austenita e cementita sob a forma de pequenas áreas de austenita disseminadas na na cementita. Forma-se da reação eutética.

Composição eutetóide  Detalhamento da perlita. Estrutura lamelar de cementita (áreas escuras) em matriz de ferrita (áreas claras)

Aços hipoeutetóides (C < 0.8%)



Característica microestrutural dos aços hipoeutetóides. Regiões de ferrita (áreas claras) e perlita (áreas escuras)

Ligas hipereutetóides 

Característica microestrutural dos aços hipereutetóides. Regiões de cementita (áreas claras) e perlita (áreas escuras).

Resumo da evolução microestrutural dos aços carbono comum



VARIAÇÃO MICROESTRUTURAL COM O TEOR DE CARBONO

 0,0%C

0,6%C

0,3%C

0,8%C

VARIAÇÃO DAS PROPRIEDADES COM O TEOR DE CARBONO



EFEITO DA TAXA DE AQUECIMENTO



EFEITOS DOS ELEMENTOS DE LIGA NO EUTETÓIDE


