Universidad Nacional Autónoma de Honduras Facultad de Ingeniería Departamento de Ingeniería en Sistemas
Proyecto de Instalación Residencial Instalaciones Eléctricas para Ingeniería en Sistemas IS-510 III Periodo 2013 Ing. Moisés Jiménez Castillo Integrantes: Kelvin Julián Murillo Galo 20091000370 Román Josué de las Heras 20091010786
Tegucigalpa M.D.C. 12 de Diciembre del 2013
Proyecto Instalación Eléctrica Residencial
Tabla de contenido Portada…………………………………………………………………………………………………………………………………………..1 Tabla de contenido.............................................................................................................................. 2 Introducción ........................................................................................................................................ 4 Objetivos ............................................................................................................................................. 5 Generales ........................................................................................................................................ 5 Específicos ....................................................................................................................................... 5 Marco Teórico ..................................................................................................................................... 6 INSTALACIONES ELÉCTRICAS ........................................................................................................... 6 DEFINICIÓN.................................................................................................................................. 6 SIMBOLOGÍA DE UNA INSTALACIÓN ELÉCTRICA ......................................................................... 7 ALUMBRADO Y PROTECCION DE INSTALACIONES ELECTRICAS ...................................................... 8 CIRCUITOS RAMALES: .................................................................................................................. 8 CIRCUITOS RAMALES MULTICONDUCTORES: ............................................................................. 8 CODIGO DE COLOR EN CIRCUITOS RAMALES:............................................................................. 8 ACOMETIDAS ................................................................................................................................... 8 CONDUCTORES AEREOS DE ACOMETIDA:................................................................................... 8 CALIBRE Y CAPACIDAD DE CORRIENTE: ....................................................................................... 9 PROTECCION CONTRA SOBRECORRIENTE ....................................................................................... 9 CÁLCULO DE LA CARGA DE LOS CIRCUITOS RAMALES .................................................................... 9 Marco Práctico .................................................................................................................................. 11 Conclusiones…………………….…………………….…………………….………………….…………………….……………………13 Recomendaciones………………….…………………….……………………………………….…………………….……………….14 Bibliografía ...................................................................................................................................... 155 Anexos ............................................................................................................................................... 16
2
Proyecto Instalación Eléctrica Residencial
3
Proyecto Instalación Eléctrica Residencial
Introducción ________________________________________________________________________________
Durante el curso de “Instalaciones Eléctricas para ingeniería en sistemas”, en el segundo parcial hemos estudiado la teoría de circuitos ramales e instalaciones eléctricas residenciales basados en el NEC. El curso sobre instalaciones eléctricas residenciales o domiciliarias tiene como propósito aprender a realizar este tipo de instalaciones basadas en conocimientos de los circuitos eléctricos básicos como los circuitos en serie y paralelo, las conexiones simples interruptores, tomas y lámparas, selección y cálculo de elementos de instalación como los tubos. Para poner en práctica estos conocimientos adquiridos se nos asignó un proyecto de instalación eléctrica residencial a realizarse en parejas. El proyecto consistió en los cálculos de potencias, no de circuitos, y la capacidad de los interruptores a utilizar. En el presente informe se detallan los requerimientos y la información de la realización de este proyecto.
4
Proyecto Instalación Eléctrica Residencial
Objetivos ________________________________________________________________________________
Generales
Conocer el análisis de una instalación eléctrica residencial. Presentar los datos necesarios para realizar la instalación eléctrica.
Específicos
Calcular las potencias de una residencia. Analizar los tipos de conductores necesarios para una instalación eléctrica. Determinar la capacidad de los interruptores necesarios. Utilizar los conocimientos adquiridos en clase.
5
Proyecto Instalación Eléctrica Residencial
Marco Teórico ___________________________________________________________________________________________________
INSTALACIONES ELÉCTRICAS DEFINICIÓN Se entiende por instalación eléctrica al conjunto integrado por canalizaciones, estructuras, conductores, rios y dispositivos que permiten el suministro de energía eléctrica desde las centrales generadoras hasta el centro de consumo, para alimentar a las máquinas y aparatos que la demanden para su funcionamiento. Para que una instalación eléctrica sea considerada como segura y eficiente se requiere que los productos empleados en ella estén aprobados por las autoridades competentes, que esté diseñada para las tensiones nominales de operación, que los conductores y sus aislamientos cumplan con lo especificado, que se considere el uso que se dará a la instalación y el tipo de ambiente en que se encontrará. OBJETIVO Puede decirse que el objetivo fundamental de una instalación eléctrica es el de cumplir con los requerimientos planteados durante el proyecto de la misma, tendientes a proporcionar el servicio eficiente que satisfaga la demanda de los aparatos que deberán ser alimentados con energía eléctrica. Para dar apoyo a lo anteriormente citado tendrán que conjuntarse los factores siguientes: incendios: La presencia de la energía eléctrica significa un riesgo para el humano, así como, la de los bienes materiales.
ente cada parte integrante de la instalación eléctrica, sin perder de vista la funcionabilidad y la estética. Mantenimiento: Con el fin de que una instalación eléctrica aproveche al máximo su vida útil, resulta indispensable considerar una labor de mantenimiento preventivo adecuada. CLASIFICACIÓN Las instalaciones eléctricas pueden clasificarse tomando como base varios criterios. Si se consideran las etapas de generación, transformación, transmisión y distribución tendríamos que hablar de las centrales eléctricas, de los transformadores elevadores, de las líneas de transmisión, de las subestaciones reductoras y de las redes de distribución.
6
Proyecto Instalación Eléctrica Residencial Si clasificamos a las instalaciones eléctricas en función de sus voltajes de operación, necesariamente habría que mencionarse: alta tensión, mediana tensión y baja tensión. En relación con la aplicación, pueden clasificarse en instalaciones eléctricas como residenciales, comerciales e industriales. SIMBOLOGÍA DE UNA INSTALACIÓN ELÉCTRICA A continuación se muestran los símbolos más comúnmente empleados en la representación esquemática de las instalaciones eléctricas.
7
Proyecto Instalación Eléctrica Residencial
ALUMBRADO Y PROTECCION DE INSTALACIONES ELECTRICAS CIRCUITOS RAMALES: Los circuitos ramales se clasifican según la capacidad de corriente máxima o según el valor de ajuste del dispositivo de protección contra sobre corriente la clasificación de los circuitos ramales que no sean individuales debe ser de 15,20,30,40 y 50 A. cuando se usen , por cualquier razón, conductores de mayor capacidad de corriente , la clasificación del circuito debe estar determinada por la corriente nominal o por el valor del ajuste del dispositivo de protección contra sobre corriente. CIRCUITOS RAMALES MULTICONDUCTORES: Se permite el uso de circuitos ramales reconocidos a este artículo como circuitos multiconductores. Se permite considerar un circuito ramal multiconductor como varios circuitos. Todos los conductores deben arrancar del mismo de distribución. Una instalación trifásica de potencia, tetrafilar y conectada en estrella utilizada para alimentar cargas no lineales, puede requerir que el diseño del sistema de potencia permita corrientes en el neutro con alto contenido de armónicos. CODIGO DE COLOR EN CIRCUITOS RAMALES: CONDUCTOR PUESTO A TIERRA: El conductor puesto a tierra de un circuito ramal se debe identificar mediante un color continuo blanco o gris natural. Cuando en la misma canalización, caja, canal auxiliar u otro tipo de encerramiento haya conductores de distintos sistemas si se requiere que un conductor del sistema este puesto a tierra, deberá tener forro exterior de color blanco o gris natural. Los conductores puesto atierra de los demás sistemas , si no es necesarios deberán tener forro exterior de color blanco con una banda de color identificable . El conductor puesto atierra de los equipos de un circuito ramal se deberá identificar por un color verde continuo o un color verde continuo con una banda amarilla, excepto si esta desnudo.
ACOMETIDAS Acometida es la parte de la distribución de enlace que une la red de distribución de la empresa eléctrica con la caja general de protección del particular .es propiedad de la empresa eléctrica y suele haber una en cada casa o edificio La acometida normal de una única vivienda es monofásica, de dos hilos, uno activo (fase) y el otro neutro, a 230 voltios, dependiendo del país. En el caso de un edificio de varias viviendas la acometida normal será trifásica, de cuatro hilos, tres activos o fases y uno neutro, siendo en este caso la tensión entre las fases 400 V y de 230 V entre fase y neutro. CONDUCTORES AEREOS DE ACOMETIDA: ALIMENTACION AEREA: los conductores aéreos de acometidas hasta un edificio u otra estructura (como un poste) en los que se instale un medidor o medio de desconexión, se deben considerar acometidas aéreas y se deben instalar como tales
8
Proyecto Instalación Eléctrica Residencial AISLAMIENTO O CUBIERTA: los conductores de acometida deben soportar normalmente la exposición Alos agentes atmosféricos y otras condiciones de uso sin que se produzcan fugas perjudiciales de corriente. Los conductores individuales deben estar aislados o cubiertos con materiales termoplásticos extruido o aislante termoajustable. CALIBRE Y CAPACIDAD DE CORRIENTE: GENERALIDADES: los conductores deben tener una capacidad de corriente suficiente para la que se calculado la carga, según la sección 220, y debe poseer una resistencia mecánica adecuada. CALIBRE MINIMO: los conductores no deben tener una sección transversal menor a 8,36mm (8 awg) si son de cobre o a 13,29 mm (6 awg ) si son de aluminio o cobre revestido de aluminio.
PROTECCION CONTRA SOBRECORRIENTE PROTECCION DE LOS CONDUCTORES: los conductores que no sean cables flexibles y cables de artefactos eléctricos se deben proteger contra sobrecorriente según su capacidad de corriente.
CÁLCULO DE LA CARGA DE LOS CIRCUITOS RAMALES a. CARGA DE ILUMINACIÓN La carga de iluminación y tomas comunes de 20A o menos no será menor de 32VA por metro cuadrado y el área a considerar no incluye espacios de descubierto, garajes, ni espacios sin uso presente o futuro. b. OTRAS CARGAS La carga mínima para cada toma de uso general, no será menor a: •Salida para equipos específicos: igual a la del equipo a servir. •La salida que alimenta luminarias empotradas en cielo falso igual a la de la luminaria •Salida para portalámparas de tipo pesado : 600VA •Otras salidas: 180VA a. PARA EL TOTAL DE LAS CARGAS CALCULADAS El número mínimo de circuitos ramales deberá ser determinado de la carga total calculada dividida por la capacidad del circuito ramal utilizado. b. PARA LA COCINA Y LA ZONA DE ROPAS Se deberá proveer de circuitos ramales en la siguiente forma: •Dos o más circuitos ramales de 20A para alimentar los equipos portátiles necesarios de la cocina. •Al menos un circuito ramal adicional de 20 A para alimentar los tomas requeridos en la zona de ropa. 9
Proyecto Instalación Eléctrica Residencial c. PARA OTRAS CARGAS Se deberá proveer de circuitos ramales para cargas específicas no cubiertas en los literales anteriores como: calentadores de agua, secadoras,estufas, etc... Los conductores de los alimentadores deberán tener suficiente capacidad portadora de corriente para atender la carga conectadaasí: a. Carga continua y no continua b. Carga de iluminación c. Unidades fijas de calefacción d. Carga de los circuitos ramales de 20A adicionales en la cocina en la zona de ropas e. Aparatos no portátiles o electrodomésticos en viviendas f. Secadores de ropa en viviendas g. Estufas o equipos de cocina h. Cargas no coincidentes a. CARGA CONTINUA Y NO CONTINUA Ni la capacidad del aparato de protección de sobre corriente nila del conductor de un alimentador, podrá ser menor a la suma de las cargas no continuas más el 125% de la cargas continuas. b. CÁLCULO DE LA CARGA DE ILUMINACIÓN El factor de demanda listado a continuación será aplicado a la carga general de alumbrado y tomas de servicio general, calculada de los circuitos ramales , pero no se aplicarán para calcular la cantidad de circuitos ramales. Parte de la demanda (vatios)
Factor de demanda
Los primeros 3000 vatios o menos
100%
Los siguientes hasta 120000 vatios
35%
Exceso de 120000 vatios
25%
10
Proyecto Instalación Eléctrica Residencial
Marco Práctico ________________________________________________________________________________
Tenemos una residencia con los siguientes datos: 1. 2. 3. 4. 5. 6. 7. 8.
Área: Estufa Eléctrica: Secadora: Motor de Bomba Hidroeléctrica: 3 duchas: Triturador de Basura: Una tina: Un horno microondas:
6,695.10 pies^2 15kW / 240V 6KW/240V 10.2A / 120V 35 A / 120 V 8.5 A / 120V 6.25A / 240V 11.66A / 120V
Área de la Residencia Ancho = 10.16 + 7.81 = 17.97m Largo = 6.35 + 7.43 + 4.89 + 3.62 + 10.16 = 32.45m Area Mayor = 17.97 * 32.45 = 583.13m^2 Ancho = 5.08m Largo = 7.81m Area Menor = 5.08 * 7.81 = 39.67 m^2 Area Total = 583.13 + 39.67 = 622.80 m^2 * 10.75pies^2/m^2 = 6,695.10 ft^2
Punto No. 1 6,695.1 ft^2 * 3VA/ pie^2= 20,085.3 VA 20,085.3/(120V*15A) = 11.15 12 Brakes Aparatos Menores 2 circuitos de 20A 3000 VA Lavandería 1 Circuito de 15A 1500 VA Total = 20,085.3 + 3000 + 1500 = 24,585.3 VA
3000*100% = 3000 VA 21,585.3*35% = 7554.86 VA ------------------------------------Total = 10,554.86 VA
Estufa Eléctrica 15KW:
12KW 8,000VA 3*400 1,200VA Total = 9,200VA
9,200VA / 240V = 38.3 A 40A
6,000VA
6,000VA / 240V = 25 A 30A
Secadora 6KW:
11
Proyecto Instalación Eléctrica Residencial
Bomba Hidroeléctrica 10.2 A * 120V = 1,224 VA 1,224VA * 1.25 = 1,530 VA
1,530VA / 120V = 12.75 A 15ª
Duchas 35 A * 120 V = 4,200 VA 3 * 4,200 VA = 12,600 VA
35A 40A
Trituradora 8.5 A * 120 V = 1,020 VA
8.5A 15A
Tina 6.25A * 240V = 1500VA
6.25A 15A
Horno Microondas 11.66A * 120V = 1400 VA
11.66A 15A
Tipo de Conductor 39,674.86 VA / 240 V = 165.31 A 75º C, THWN: Cobre 2/0 Aluminio 4/0
Contador Monofásico, trifilar, ciclo métrico 240/120V, 15/175A
Descripción Iluminación Patio y Lavandería Estufa Eléctrica Secadora Bomba H. Duchas Trituradora Tina Microondas Total sin Factor Sub Total Total
Potencia Potencia c/Factor sin/Factor 10,554.86 VA
No. Circuitos 15
Capacidad Interruptores 15A
Calibre de Conductor 12
9,200 VA
1
40A
8
6,000 VA 1,530 VA
1 1 3 1 1 1 ------------
30A 15A 40A 15A 15A 15A ------------
10 10 10 10 10 10 ------------
-----------165.31 A
------------
12,600 VA 1,020 VA 1,500 VA 1,400 VA 27,284.86 VA 16,520 VA * 0.75 27,284.86 VA 12,390 VA -----------39,674.86 VA 22
12
Proyecto Instalación Eléctrica Residencial
Conclusiones ________________________________________________________________________________
En el curso de instalaciones eléctricas aprendimos bastante, tal vez no se pudo concluir la temática, pero se tuvo un buen nivel de aprendizaje. Aprendimos a realizar instalaciones eléctricas menores y también a analizar las instalaciones eléctricas mayores. Lo ideal hubiera sido poder realizar toda la instalación eléctrica en una residencia, pero por los factores de tiempo y dinero, no se pudo realizar lastimosamente. Es interesante analizar la instalación eléctrica de una residencia y se podría decir que se necesita hacer formalmente en cada residencia. En la realidad, sabemos que no es así, ya la mayoría de las veces solo se cuenta con un plano arquitectónico, y se construyen las casas genéricas tomando en cuenta aparatos y uso general. Esto puede generar problemas y si se excede la carga se puede causar mal al conductor. Tal vez lo que se ha aprendido es poco y básico, pero fácil y rápidamente se puede apreciar su utilidad y lo practico que es el conocimiento de instalaciones eléctricas, es algo que toda persona debiera conocer o al menos una persona en un lugar, ya que así se ahorra la contratación de electricistas o ingenieros y se puede dar mantenimiento uno mismo.
13
Proyecto Instalación Eléctrica Residencial
Recomendaciones ________________________________________________________________________________
Siempre hay que analizar correctamente la carga de cada aparato y cada parte eléctrica, porque es muy importante la elección del conductor adecuado. Verificar al menos una vez los resultados para estar seguros que se tiene un buen análisis de la instalación eléctrica. Se recomienda elegir un interruptor de corriente mayor a la que se sabe que va a correr por cierto circuito. También a la hora de elegir el calibre del conductor, es bueno seleccionar uno mayor y estándar para todos los circuitos y así no tener problemas en las conexiones.
14
Proyecto Instalación Eléctrica Residencial
Bibliografía ________________________________________________________________________________
Esquema de conexión de interruptor y conmutador. Electricidad del hogar: www.todoexpertos.com
Wikipedia: es.wikipedia.org
Ceduvirt
Instalaciones Eléctricas Residenciales II – Jorge Hernán Mejía
Diseño electrico para Arquitectos. -- Ciprian Garcia Marquez.
INSTALACIONES ELECTRICAS RESIDENCIALES -- Herbert Enrique Rojas C.
15
Proyecto Instalación Eléctrica Residencial
Anexos Cotizaciones Descripción Cable cobre calibre 2/0: CABLE COBRE DESNUDO 10: CABLE COBRE DESNUDO 12: CABLE COBRE DESNUDO 8: Contador Monofásico, trifilar: Caja policarbonato: Anclaje para acometida: Tornillo expansivo de 3/8”x2”: Ojo de aluminio: Conector para estribo No.2 a cable 8: Conector para estribo No.2 a cable 6: Conductor concéntrico 2x6 aluminios:
Precio L. 19.56 x metro L. 1.53 x metro L. 0.96 x metro L. 2.43 x metro L. 2849.50 L. 1414.50 L. 102.50 L. 60.00 L. 61.50 L. 143.50 L. 143.50 L. 30.75
Tipos de Energía ENERGIA QUIMICA: la asociada a las reacciones intermoleculares químicas ENERGIA TERMICA: la asociada a la vibración y choque de moléculas ENERGIA ELECTRICA: la asociada a la acumulación o desplazamiento de electrones o iones ENERGIA Atómica: la producida por partículas emitidas por elementos radiactivos, fusiones y fisiones de átomos ENERGIA RADIANTE: asociada a la oscilación y transmisión de los campos electromagnéticos a través del espacio.
Calibre y amperaje de un cable El calibre de un cable y su amperaje son dos conceptos distintos. Una forma conveniente de comprender la diferencia es usar la metáfora de una manguera de jardín: el agua es la corriente eléctrica, y el diámetro de la manguera es el calibre, el volumen de agua viajando a través de la manguera es el amperaje. A mayor calibre (es decir, cuanto más ancha es) tiene la manguera, ofrece menos resistencia a la corriente, dejando que el pueda transportar más líquido.
Amperaje El amperaje es la corriente eléctrica, de forma más específica, es la fuerza de una corriente eléctrica expresada en amperios. Un amperio es una medida de una cantidad de carga eléctrica pasando por un punto por unidad de tiempo. La palabra amperio normalmente se reduce como "amps" para medir una corriente eléctrica. En nuestra metáfora de la manguera, el volumen de agua que transporta la manguera es el amperaje, y no debe confundirse con el voltaje, que sería la presión que hace desplazar el agua por la manguera.
16
Proyecto Instalación Eléctrica Residencial
Calibre El calibre es una medida de la superficie de la sección transversal de un área del cable. El sistema de calibres se escribe como AWG#, donde # puede ser cualquier número, incluyendo al cero. Cuanto más pequeño el número, o mayor el número de ceros, más grande es la sección transversal, y por ende, menor la resistencia y mayor la corriente. En nuestra metáfora de la manguera de jardín, el diámetro de la manguera es el calibre. La resistencia ofrecida al pasaje del agua por la fricción contra las paredes internas de la manguera representaría la resistencia eléctrica de un cable.
Resistencia eléctrica, amperajes y vatios La resistencia se mide como la oposición que un material ofrece al pasaje de un flujo constante de electrones (como la corriente eléctrica). La resistencia eléctrica reduce el flujo de los electrones e incrementa la energía calórica: cuanto mayor la resistencia, existe un mayor riesgo de sobrecalentar un cable. Todos los cables tienen resistencia, y cuanto más largo sea éste, mayor es su resistencia. Un vatio es una unidad de potencia que es la combinación del amperaje (volumen), el voltaje (presión) y la resistencia al flujo a través del cable. Los vatios miden la cantidad de energía que un alambre puede disipar de forma segura.
Amperaje y corriente máxima La corriente máxima no equivale al amperaje. La corriente máxima se refiere a la capacidad del conductor de soportar una corriente determinada, medida en amperios, antes de sobrecalentarse. La corriente máxima es extremadamente condicional.
Vatios y amperios Un vatio es una medida de la tasa en la que la energía se convierte en potencia (recuerda que potencia es la tasa en la que la energía se genera y se consume). Un amperio es una medida del volumen de corriente de electrones moviéndose a través de un conductor.
LEY DE OHM La ley de ohm dice que en un conductor el producto de su resistencia por la corriente que pasa por él es igual a la caída de voltaje que se produce. V = R*I Potencia: La potencia suministrada por una fuente es igual al producto de la f.e.m. de la fuente por la corriente producida. P = E.I La potencia consumida por una resistencia (potencia disipada) es igual a: P = RI2 = V2/R La unidad de potencia eléctrica es el vatio.
17
Proyecto Instalación Eléctrica Residencial 1 vatio = 1 voltio x 1 amperio 1mW (milivatio) = 10-3 W 1Kw (kilovatio) = 103 W 1 MW (Megavatio) = 106 W= 103Kw. Energía: Energía eléctrica es igual al producto de la potencia por el tiempo que dura suministrándose potencia. Energía = P x t. La unidad de energía eléctrica es el kilovatio–hora. Un Kwh es la energía consumida o suministrada por 1 Kw en una hora.
CALIBRE DE LOS CONDUCTORES
CAJILLAS PARA PROTEGER CONTRA LA CORROSIÓN
Tipos de Enchufe
Tipo A, NEMA 1, de 2 polos. Estados Unidos.
Tipo B, NEMA 5, de 3 polos. Estados Unidos.
Tipo C, Europlug. Europa, Argentina, Chile.
18
Proyecto Instalación Eléctrica Residencial
Tipo C, CEE 7/17.
Tipo D, BS 546.
Tipo E, CEE 7/5. Francés.
Tipo F, CEE 7/4, Schuko.
Tipo E+F (CEE 7/7).
Tipo G, BS 1363. Gran Bretaña, Irlanda. Es el que se utiliza internacionalmente para Tipo H, SI-32. Israel.
Tipo I, AS 3112. Argentina, Australia.
Tipo J, SEV 1011. Suiza.
Tipo K, Afsnit 107-2-D1. Dinamarca.
Tipo L, CEI 23-16 VII. Italia, Chile.
Tipo M, BS 546, tipo antiguo del G (Sudáfrica, India...).
2
Tipo N. IEC 60906-1 Brasil.
19
Proyecto Instalación Eléctrica Residencial
Tipos de Conductores
20
Proyecto Instalación Eléctrica Residencial
INTERRUPTORES Y TOMAS
21
Proyecto Instalación Eléctrica Residencial
ACOMETIDA Es la parte de la instalación que está entre la red de distribución pública (o colectiva, en caso de comunidad de vecinos) y la caja general de protección de la vivienda.
Acometida Comunitaria Acometida de una casa La acometida de una comunidad de vecinos contiene todos los contadores, y de allí salen los conductores de repartición a cada una de las viviendas. En cambio, la acometida de una casa, es individual, y de ella sale solamente una línea de repartición. Los aspectos que hay que tener en cuenta para mantener en buen estado la acometida son:
22
Proyecto Instalación Eléctrica Residencial
CONTADOR Los contadores de electricidad miden la energía eléctrica que se consume. Pueden instalarse en módulos, es o armarios, pero siempre han de cumplir un grado mínimo de protección.
CAJA GENERAL DE PROTECCIÓN (CGP) También llamada CAJA DE ACOMETIDA. Es la parte de la instalación que contiene los elementos de protección de los diferentes circuitos de la vivienda, es decir, el interruptor de control de potencia, el interruptor diferencial y los pequeños interruptores automáticos. La CGP señala el principio de la propiedad de las instalaciones de los s. La instalación eléctrica será insegura si:
No existe CGP La CGP está puenteada La CGP está deteriorada
CUADRO DE MANDO DE PROTECCIÓN Formada por el interruptor de control de potencia y el interruptor diferencial. La ausencia de I o de ID (interruptor diferencial), supone total inseguridad frente a os directos y/o indirectos. Aproximadamente, una vez al mes, es aconsejable comprobar que el botón de prueba del ID funciona correctamente. Además debe comprobarse que la sensibilidad del ID sea la correcta; en caso de viviendas deben ser ID de alta sensibilidad, es decir, de 30 mA.
CIRCUITOS Y PROTECCIONES En el tablero de circuitos ha de instalarse un sistema de puesta a tierra, con su respectivo electrodo bajo tierra. El electrodo de puesta a tierra (copperweld. varilla ½‖ de cobre) debe tener mínimo 2,4 m. de longitud, además debe estar identificado con el nombre del fabricante y la 23
Proyecto Instalación Eléctrica Residencial marca, el calibre mínimo de conductor de puesta a tierra debe ser AWG #8 (para conexión al electrodo).
Tipos de Forros TIPO DE AISLANTE RF-2
RFH-2
R RH
RW
RHW
RU
RUW
TF
T
SIGNIFICADO Y APLICACIONES ALAMBRE DUPLEX CON FORRO DE CAUCHO (SOLIDO O DE HILOS)PARA REALIZAR EXTENCIONES ALAMBRE DUPLEX CON FORRO DE CAUCHO RESISTENTE AL CALOR PARA EN USAR EN AMBIENTES CON TEMPERATURAS ENTRE 25°C A 60°C AISLANTE EN CAUCHO FORRADO EN CAUCHO RESISTENTE AL CALOR PARA USAR EN AMBIENTES DE TEMPERATURAS MAXIMAS DE 60°C FORRADO EN CAUCHO RESISTENTE A LA HUMEDAD PARA APLICACIONES EN AMBIENTES NO MUY HUMEDOS FORRADO EN CAUCHO RESISTENTE A LA HUMEDAD Y EL CALOR PARA APLICACIONES TANTO EN AMBIENTES HUMEDOS Y CON TEMPERATURAS DE 60°C FORRADO EN CAUCHO LATEX NO ES APLICADÓ EN LA ACTUALIDAD EN INSTALACIONES ELECTRICAS FORRADO EN CAUCHO LATEX RESISTENTE ALA HUMEDAD APLICADO EN AMBIENTE NO MUY HUMEDOS CUBIERTA TERMOPLASTICA APLICADA EN EL AISLANTE DE CABLES Y CONDUCTORES SOLIDOS O DE VARIOS HILOS TERMOPLASTICO QUE COMO SU
24
Proyecto Instalación Eléctrica Residencial
THW
THN
THNW
THHN
THHW
H HH TA
RHH
RHW
RUH
THWN
NOMBRE LO DICE ES UN PLASTICO RESISTENTE A LAS VARIACIONES DE LA TEMPERATURA CUBIERTA TERMOPLASTICA RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HÚMEDOS Y CON TEMPERATURAS ENTRE 60°C CUBIERTA TERMOPLASTICA RESISTENTE EL CALOR Y LA ABRASION APLICADO EN AMBIENTES DE TEMPERATURAS DE 60°C Y ES RESISTENTE A LA PROPAGACION DE LA LLAMA O DEL FUEGO CUBIERTA TERMOPLASTICA RESISTENTE AL CALOR, LA ABRASION Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES VARIADOS CON TEMPERATURAS DE 60°C ,EN AMBIENTES HUMEDOS Y RESISTENTES A LA PROPAGACION DE LA LLAMA O EL FUEGO TERMPLASTICO RESISTENTE AL CALOR Y A LA ABRACION APLICADO EN AMBIENTES CON TEMPERATURAS MAXIMAS DE 90°C Y ES RESISTENTE A LA PROPAGACION DE LA LLAMA Y DEL FUEGO TERMOPLASTICO RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HUMEDOS Y EN TEMPERATURAS MAXIMAS DE 90°C RESISTENTE EL CALOR 60°C RESISTENTE AL CALOR 90°C CUBIERTA TERMOPLASTICA Y ASBESTO QUE ES RESISTENTE A ALTAS TEMPERATURAS PARA APLICACIONES EN AMBIENTES DONDE SE PRESENTA EL CALOR PERO YA NO ES APLICADO YA QUE LE ASBESTO REPRESENTA UN GRAN PELIGRO PARA LAS PERSONAS YA QUE PRODUCE CANCER AISLANTE DE CAUCHO RESISTENTE A EL CALOR PARA APLICAR EN TEMPERATURAS DE 90°C CAUCHO RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HUMEDOS Y CON TEMPERATURAS MAXIMAS DE 60°C CAUCHO LATEX RESISTENTE AL CALOR PARA APLICACIONES EN AMBIENTES CON TEMPERATURAS DE 60°C TERMOPLASTICO RESISTENTE AL CALOR, LA HUMEDAD Y LA ABRASION
25
Proyecto Instalación Eléctrica Residencial PARA APLICACIONES EN AMBIENTES HUMEDOS, CON TEMPERATURAS DE 60°C Y ES RESISTENTE A LA ABRASION POLIMERO SINTETICO RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HUMEDOS Y CON TEMPERATURAS ENTRE 60°C CUBIERTA EN LATEX RESISTENTE A LA HUMEDAD Y LA CORROSION NO RESISTENTE A LA LLAMA POLIMERO SINTETICO LATEX
XHHW
USE
X U
Tipos de Aislantes
Cables en papel impregnado:
Papel impregnado con mezcla no migrante.
Papel impregnado con aceite fluido. Cables con aislamientos poliméricos extrusionados:
Polietileno reticulado.(XLPE)
Goma etileno propileno (HEPR)
Polietileno termoplástico de alta densidad (HDPE).
Calibre de conductores y su amperaje máximo
26
Proyecto Instalación Eléctrica Residencial
27
Proyecto de Instalación Residencial Instalaciones Eléctricas para Ingeniería en Sistemas IS-510 III Periodo 2013 Ing. Moisés Jiménez Castillo Integrantes: Kelvin Julián Murillo Galo 20091000370 Román Josué de las Heras 20091010786
Tegucigalpa M.D.C. 12 de Diciembre del 2013
Proyecto Instalación Eléctrica Residencial
Tabla de contenido Portada…………………………………………………………………………………………………………………………………………..1 Tabla de contenido.............................................................................................................................. 2 Introducción ........................................................................................................................................ 4 Objetivos ............................................................................................................................................. 5 Generales ........................................................................................................................................ 5 Específicos ....................................................................................................................................... 5 Marco Teórico ..................................................................................................................................... 6 INSTALACIONES ELÉCTRICAS ........................................................................................................... 6 DEFINICIÓN.................................................................................................................................. 6 SIMBOLOGÍA DE UNA INSTALACIÓN ELÉCTRICA ......................................................................... 7 ALUMBRADO Y PROTECCION DE INSTALACIONES ELECTRICAS ...................................................... 8 CIRCUITOS RAMALES: .................................................................................................................. 8 CIRCUITOS RAMALES MULTICONDUCTORES: ............................................................................. 8 CODIGO DE COLOR EN CIRCUITOS RAMALES:............................................................................. 8 ACOMETIDAS ................................................................................................................................... 8 CONDUCTORES AEREOS DE ACOMETIDA:................................................................................... 8 CALIBRE Y CAPACIDAD DE CORRIENTE: ....................................................................................... 9 PROTECCION CONTRA SOBRECORRIENTE ....................................................................................... 9 CÁLCULO DE LA CARGA DE LOS CIRCUITOS RAMALES .................................................................... 9 Marco Práctico .................................................................................................................................. 11 Conclusiones…………………….…………………….…………………….………………….…………………….……………………13 Recomendaciones………………….…………………….……………………………………….…………………….……………….14 Bibliografía ...................................................................................................................................... 155 Anexos ............................................................................................................................................... 16
2
Proyecto Instalación Eléctrica Residencial
3
Proyecto Instalación Eléctrica Residencial
Introducción ________________________________________________________________________________
Durante el curso de “Instalaciones Eléctricas para ingeniería en sistemas”, en el segundo parcial hemos estudiado la teoría de circuitos ramales e instalaciones eléctricas residenciales basados en el NEC. El curso sobre instalaciones eléctricas residenciales o domiciliarias tiene como propósito aprender a realizar este tipo de instalaciones basadas en conocimientos de los circuitos eléctricos básicos como los circuitos en serie y paralelo, las conexiones simples interruptores, tomas y lámparas, selección y cálculo de elementos de instalación como los tubos. Para poner en práctica estos conocimientos adquiridos se nos asignó un proyecto de instalación eléctrica residencial a realizarse en parejas. El proyecto consistió en los cálculos de potencias, no de circuitos, y la capacidad de los interruptores a utilizar. En el presente informe se detallan los requerimientos y la información de la realización de este proyecto.
4
Proyecto Instalación Eléctrica Residencial
Objetivos ________________________________________________________________________________
Generales
Conocer el análisis de una instalación eléctrica residencial. Presentar los datos necesarios para realizar la instalación eléctrica.
Específicos
Calcular las potencias de una residencia. Analizar los tipos de conductores necesarios para una instalación eléctrica. Determinar la capacidad de los interruptores necesarios. Utilizar los conocimientos adquiridos en clase.
5
Proyecto Instalación Eléctrica Residencial
Marco Teórico ___________________________________________________________________________________________________
INSTALACIONES ELÉCTRICAS DEFINICIÓN Se entiende por instalación eléctrica al conjunto integrado por canalizaciones, estructuras, conductores, rios y dispositivos que permiten el suministro de energía eléctrica desde las centrales generadoras hasta el centro de consumo, para alimentar a las máquinas y aparatos que la demanden para su funcionamiento. Para que una instalación eléctrica sea considerada como segura y eficiente se requiere que los productos empleados en ella estén aprobados por las autoridades competentes, que esté diseñada para las tensiones nominales de operación, que los conductores y sus aislamientos cumplan con lo especificado, que se considere el uso que se dará a la instalación y el tipo de ambiente en que se encontrará. OBJETIVO Puede decirse que el objetivo fundamental de una instalación eléctrica es el de cumplir con los requerimientos planteados durante el proyecto de la misma, tendientes a proporcionar el servicio eficiente que satisfaga la demanda de los aparatos que deberán ser alimentados con energía eléctrica. Para dar apoyo a lo anteriormente citado tendrán que conjuntarse los factores siguientes: incendios: La presencia de la energía eléctrica significa un riesgo para el humano, así como, la de los bienes materiales.
ente cada parte integrante de la instalación eléctrica, sin perder de vista la funcionabilidad y la estética. Mantenimiento: Con el fin de que una instalación eléctrica aproveche al máximo su vida útil, resulta indispensable considerar una labor de mantenimiento preventivo adecuada. CLASIFICACIÓN Las instalaciones eléctricas pueden clasificarse tomando como base varios criterios. Si se consideran las etapas de generación, transformación, transmisión y distribución tendríamos que hablar de las centrales eléctricas, de los transformadores elevadores, de las líneas de transmisión, de las subestaciones reductoras y de las redes de distribución.
6
Proyecto Instalación Eléctrica Residencial Si clasificamos a las instalaciones eléctricas en función de sus voltajes de operación, necesariamente habría que mencionarse: alta tensión, mediana tensión y baja tensión. En relación con la aplicación, pueden clasificarse en instalaciones eléctricas como residenciales, comerciales e industriales. SIMBOLOGÍA DE UNA INSTALACIÓN ELÉCTRICA A continuación se muestran los símbolos más comúnmente empleados en la representación esquemática de las instalaciones eléctricas.
7
Proyecto Instalación Eléctrica Residencial
ALUMBRADO Y PROTECCION DE INSTALACIONES ELECTRICAS CIRCUITOS RAMALES: Los circuitos ramales se clasifican según la capacidad de corriente máxima o según el valor de ajuste del dispositivo de protección contra sobre corriente la clasificación de los circuitos ramales que no sean individuales debe ser de 15,20,30,40 y 50 A. cuando se usen , por cualquier razón, conductores de mayor capacidad de corriente , la clasificación del circuito debe estar determinada por la corriente nominal o por el valor del ajuste del dispositivo de protección contra sobre corriente. CIRCUITOS RAMALES MULTICONDUCTORES: Se permite el uso de circuitos ramales reconocidos a este artículo como circuitos multiconductores. Se permite considerar un circuito ramal multiconductor como varios circuitos. Todos los conductores deben arrancar del mismo de distribución. Una instalación trifásica de potencia, tetrafilar y conectada en estrella utilizada para alimentar cargas no lineales, puede requerir que el diseño del sistema de potencia permita corrientes en el neutro con alto contenido de armónicos. CODIGO DE COLOR EN CIRCUITOS RAMALES: CONDUCTOR PUESTO A TIERRA: El conductor puesto a tierra de un circuito ramal se debe identificar mediante un color continuo blanco o gris natural. Cuando en la misma canalización, caja, canal auxiliar u otro tipo de encerramiento haya conductores de distintos sistemas si se requiere que un conductor del sistema este puesto a tierra, deberá tener forro exterior de color blanco o gris natural. Los conductores puesto atierra de los demás sistemas , si no es necesarios deberán tener forro exterior de color blanco con una banda de color identificable . El conductor puesto atierra de los equipos de un circuito ramal se deberá identificar por un color verde continuo o un color verde continuo con una banda amarilla, excepto si esta desnudo.
ACOMETIDAS Acometida es la parte de la distribución de enlace que une la red de distribución de la empresa eléctrica con la caja general de protección del particular .es propiedad de la empresa eléctrica y suele haber una en cada casa o edificio La acometida normal de una única vivienda es monofásica, de dos hilos, uno activo (fase) y el otro neutro, a 230 voltios, dependiendo del país. En el caso de un edificio de varias viviendas la acometida normal será trifásica, de cuatro hilos, tres activos o fases y uno neutro, siendo en este caso la tensión entre las fases 400 V y de 230 V entre fase y neutro. CONDUCTORES AEREOS DE ACOMETIDA: ALIMENTACION AEREA: los conductores aéreos de acometidas hasta un edificio u otra estructura (como un poste) en los que se instale un medidor o medio de desconexión, se deben considerar acometidas aéreas y se deben instalar como tales
8
Proyecto Instalación Eléctrica Residencial AISLAMIENTO O CUBIERTA: los conductores de acometida deben soportar normalmente la exposición Alos agentes atmosféricos y otras condiciones de uso sin que se produzcan fugas perjudiciales de corriente. Los conductores individuales deben estar aislados o cubiertos con materiales termoplásticos extruido o aislante termoajustable. CALIBRE Y CAPACIDAD DE CORRIENTE: GENERALIDADES: los conductores deben tener una capacidad de corriente suficiente para la que se calculado la carga, según la sección 220, y debe poseer una resistencia mecánica adecuada. CALIBRE MINIMO: los conductores no deben tener una sección transversal menor a 8,36mm (8 awg) si son de cobre o a 13,29 mm (6 awg ) si son de aluminio o cobre revestido de aluminio.
PROTECCION CONTRA SOBRECORRIENTE PROTECCION DE LOS CONDUCTORES: los conductores que no sean cables flexibles y cables de artefactos eléctricos se deben proteger contra sobrecorriente según su capacidad de corriente.
CÁLCULO DE LA CARGA DE LOS CIRCUITOS RAMALES a. CARGA DE ILUMINACIÓN La carga de iluminación y tomas comunes de 20A o menos no será menor de 32VA por metro cuadrado y el área a considerar no incluye espacios de descubierto, garajes, ni espacios sin uso presente o futuro. b. OTRAS CARGAS La carga mínima para cada toma de uso general, no será menor a: •Salida para equipos específicos: igual a la del equipo a servir. •La salida que alimenta luminarias empotradas en cielo falso igual a la de la luminaria •Salida para portalámparas de tipo pesado : 600VA •Otras salidas: 180VA a. PARA EL TOTAL DE LAS CARGAS CALCULADAS El número mínimo de circuitos ramales deberá ser determinado de la carga total calculada dividida por la capacidad del circuito ramal utilizado. b. PARA LA COCINA Y LA ZONA DE ROPAS Se deberá proveer de circuitos ramales en la siguiente forma: •Dos o más circuitos ramales de 20A para alimentar los equipos portátiles necesarios de la cocina. •Al menos un circuito ramal adicional de 20 A para alimentar los tomas requeridos en la zona de ropa. 9
Proyecto Instalación Eléctrica Residencial c. PARA OTRAS CARGAS Se deberá proveer de circuitos ramales para cargas específicas no cubiertas en los literales anteriores como: calentadores de agua, secadoras,estufas, etc... Los conductores de los alimentadores deberán tener suficiente capacidad portadora de corriente para atender la carga conectadaasí: a. Carga continua y no continua b. Carga de iluminación c. Unidades fijas de calefacción d. Carga de los circuitos ramales de 20A adicionales en la cocina en la zona de ropas e. Aparatos no portátiles o electrodomésticos en viviendas f. Secadores de ropa en viviendas g. Estufas o equipos de cocina h. Cargas no coincidentes a. CARGA CONTINUA Y NO CONTINUA Ni la capacidad del aparato de protección de sobre corriente nila del conductor de un alimentador, podrá ser menor a la suma de las cargas no continuas más el 125% de la cargas continuas. b. CÁLCULO DE LA CARGA DE ILUMINACIÓN El factor de demanda listado a continuación será aplicado a la carga general de alumbrado y tomas de servicio general, calculada de los circuitos ramales , pero no se aplicarán para calcular la cantidad de circuitos ramales. Parte de la demanda (vatios)
Factor de demanda
Los primeros 3000 vatios o menos
100%
Los siguientes hasta 120000 vatios
35%
Exceso de 120000 vatios
25%
10
Proyecto Instalación Eléctrica Residencial
Marco Práctico ________________________________________________________________________________
Tenemos una residencia con los siguientes datos: 1. 2. 3. 4. 5. 6. 7. 8.
Área: Estufa Eléctrica: Secadora: Motor de Bomba Hidroeléctrica: 3 duchas: Triturador de Basura: Una tina: Un horno microondas:
6,695.10 pies^2 15kW / 240V 6KW/240V 10.2A / 120V 35 A / 120 V 8.5 A / 120V 6.25A / 240V 11.66A / 120V
Área de la Residencia Ancho = 10.16 + 7.81 = 17.97m Largo = 6.35 + 7.43 + 4.89 + 3.62 + 10.16 = 32.45m Area Mayor = 17.97 * 32.45 = 583.13m^2 Ancho = 5.08m Largo = 7.81m Area Menor = 5.08 * 7.81 = 39.67 m^2 Area Total = 583.13 + 39.67 = 622.80 m^2 * 10.75pies^2/m^2 = 6,695.10 ft^2
Punto No. 1 6,695.1 ft^2 * 3VA/ pie^2= 20,085.3 VA 20,085.3/(120V*15A) = 11.15 12 Brakes Aparatos Menores 2 circuitos de 20A 3000 VA Lavandería 1 Circuito de 15A 1500 VA Total = 20,085.3 + 3000 + 1500 = 24,585.3 VA
3000*100% = 3000 VA 21,585.3*35% = 7554.86 VA ------------------------------------Total = 10,554.86 VA
Estufa Eléctrica 15KW:
12KW 8,000VA 3*400 1,200VA Total = 9,200VA
9,200VA / 240V = 38.3 A 40A
6,000VA
6,000VA / 240V = 25 A 30A
Secadora 6KW:
11
Proyecto Instalación Eléctrica Residencial
Bomba Hidroeléctrica 10.2 A * 120V = 1,224 VA 1,224VA * 1.25 = 1,530 VA
1,530VA / 120V = 12.75 A 15ª
Duchas 35 A * 120 V = 4,200 VA 3 * 4,200 VA = 12,600 VA
35A 40A
Trituradora 8.5 A * 120 V = 1,020 VA
8.5A 15A
Tina 6.25A * 240V = 1500VA
6.25A 15A
Horno Microondas 11.66A * 120V = 1400 VA
11.66A 15A
Tipo de Conductor 39,674.86 VA / 240 V = 165.31 A 75º C, THWN: Cobre 2/0 Aluminio 4/0
Contador Monofásico, trifilar, ciclo métrico 240/120V, 15/175A
Descripción Iluminación Patio y Lavandería Estufa Eléctrica Secadora Bomba H. Duchas Trituradora Tina Microondas Total sin Factor Sub Total Total
Potencia Potencia c/Factor sin/Factor 10,554.86 VA
No. Circuitos 15
Capacidad Interruptores 15A
Calibre de Conductor 12
9,200 VA
1
40A
8
6,000 VA 1,530 VA
1 1 3 1 1 1 ------------
30A 15A 40A 15A 15A 15A ------------
10 10 10 10 10 10 ------------
-----------165.31 A
------------
12,600 VA 1,020 VA 1,500 VA 1,400 VA 27,284.86 VA 16,520 VA * 0.75 27,284.86 VA 12,390 VA -----------39,674.86 VA 22
12
Proyecto Instalación Eléctrica Residencial
Conclusiones ________________________________________________________________________________
En el curso de instalaciones eléctricas aprendimos bastante, tal vez no se pudo concluir la temática, pero se tuvo un buen nivel de aprendizaje. Aprendimos a realizar instalaciones eléctricas menores y también a analizar las instalaciones eléctricas mayores. Lo ideal hubiera sido poder realizar toda la instalación eléctrica en una residencia, pero por los factores de tiempo y dinero, no se pudo realizar lastimosamente. Es interesante analizar la instalación eléctrica de una residencia y se podría decir que se necesita hacer formalmente en cada residencia. En la realidad, sabemos que no es así, ya la mayoría de las veces solo se cuenta con un plano arquitectónico, y se construyen las casas genéricas tomando en cuenta aparatos y uso general. Esto puede generar problemas y si se excede la carga se puede causar mal al conductor. Tal vez lo que se ha aprendido es poco y básico, pero fácil y rápidamente se puede apreciar su utilidad y lo practico que es el conocimiento de instalaciones eléctricas, es algo que toda persona debiera conocer o al menos una persona en un lugar, ya que así se ahorra la contratación de electricistas o ingenieros y se puede dar mantenimiento uno mismo.
13
Proyecto Instalación Eléctrica Residencial
Recomendaciones ________________________________________________________________________________
Siempre hay que analizar correctamente la carga de cada aparato y cada parte eléctrica, porque es muy importante la elección del conductor adecuado. Verificar al menos una vez los resultados para estar seguros que se tiene un buen análisis de la instalación eléctrica. Se recomienda elegir un interruptor de corriente mayor a la que se sabe que va a correr por cierto circuito. También a la hora de elegir el calibre del conductor, es bueno seleccionar uno mayor y estándar para todos los circuitos y así no tener problemas en las conexiones.
14
Proyecto Instalación Eléctrica Residencial
Bibliografía ________________________________________________________________________________
Esquema de conexión de interruptor y conmutador. Electricidad del hogar: www.todoexpertos.com
Wikipedia: es.wikipedia.org
Ceduvirt
Instalaciones Eléctricas Residenciales II – Jorge Hernán Mejía
Diseño electrico para Arquitectos. -- Ciprian Garcia Marquez.
INSTALACIONES ELECTRICAS RESIDENCIALES -- Herbert Enrique Rojas C.
15
Proyecto Instalación Eléctrica Residencial
Anexos Cotizaciones Descripción Cable cobre calibre 2/0: CABLE COBRE DESNUDO 10: CABLE COBRE DESNUDO 12: CABLE COBRE DESNUDO 8: Contador Monofásico, trifilar: Caja policarbonato: Anclaje para acometida: Tornillo expansivo de 3/8”x2”: Ojo de aluminio: Conector para estribo No.2 a cable 8: Conector para estribo No.2 a cable 6: Conductor concéntrico 2x6 aluminios:
Precio L. 19.56 x metro L. 1.53 x metro L. 0.96 x metro L. 2.43 x metro L. 2849.50 L. 1414.50 L. 102.50 L. 60.00 L. 61.50 L. 143.50 L. 143.50 L. 30.75
Tipos de Energía ENERGIA QUIMICA: la asociada a las reacciones intermoleculares químicas ENERGIA TERMICA: la asociada a la vibración y choque de moléculas ENERGIA ELECTRICA: la asociada a la acumulación o desplazamiento de electrones o iones ENERGIA Atómica: la producida por partículas emitidas por elementos radiactivos, fusiones y fisiones de átomos ENERGIA RADIANTE: asociada a la oscilación y transmisión de los campos electromagnéticos a través del espacio.
Calibre y amperaje de un cable El calibre de un cable y su amperaje son dos conceptos distintos. Una forma conveniente de comprender la diferencia es usar la metáfora de una manguera de jardín: el agua es la corriente eléctrica, y el diámetro de la manguera es el calibre, el volumen de agua viajando a través de la manguera es el amperaje. A mayor calibre (es decir, cuanto más ancha es) tiene la manguera, ofrece menos resistencia a la corriente, dejando que el pueda transportar más líquido.
Amperaje El amperaje es la corriente eléctrica, de forma más específica, es la fuerza de una corriente eléctrica expresada en amperios. Un amperio es una medida de una cantidad de carga eléctrica pasando por un punto por unidad de tiempo. La palabra amperio normalmente se reduce como "amps" para medir una corriente eléctrica. En nuestra metáfora de la manguera, el volumen de agua que transporta la manguera es el amperaje, y no debe confundirse con el voltaje, que sería la presión que hace desplazar el agua por la manguera.
16
Proyecto Instalación Eléctrica Residencial
Calibre El calibre es una medida de la superficie de la sección transversal de un área del cable. El sistema de calibres se escribe como AWG#, donde # puede ser cualquier número, incluyendo al cero. Cuanto más pequeño el número, o mayor el número de ceros, más grande es la sección transversal, y por ende, menor la resistencia y mayor la corriente. En nuestra metáfora de la manguera de jardín, el diámetro de la manguera es el calibre. La resistencia ofrecida al pasaje del agua por la fricción contra las paredes internas de la manguera representaría la resistencia eléctrica de un cable.
Resistencia eléctrica, amperajes y vatios La resistencia se mide como la oposición que un material ofrece al pasaje de un flujo constante de electrones (como la corriente eléctrica). La resistencia eléctrica reduce el flujo de los electrones e incrementa la energía calórica: cuanto mayor la resistencia, existe un mayor riesgo de sobrecalentar un cable. Todos los cables tienen resistencia, y cuanto más largo sea éste, mayor es su resistencia. Un vatio es una unidad de potencia que es la combinación del amperaje (volumen), el voltaje (presión) y la resistencia al flujo a través del cable. Los vatios miden la cantidad de energía que un alambre puede disipar de forma segura.
Amperaje y corriente máxima La corriente máxima no equivale al amperaje. La corriente máxima se refiere a la capacidad del conductor de soportar una corriente determinada, medida en amperios, antes de sobrecalentarse. La corriente máxima es extremadamente condicional.
Vatios y amperios Un vatio es una medida de la tasa en la que la energía se convierte en potencia (recuerda que potencia es la tasa en la que la energía se genera y se consume). Un amperio es una medida del volumen de corriente de electrones moviéndose a través de un conductor.
LEY DE OHM La ley de ohm dice que en un conductor el producto de su resistencia por la corriente que pasa por él es igual a la caída de voltaje que se produce. V = R*I Potencia: La potencia suministrada por una fuente es igual al producto de la f.e.m. de la fuente por la corriente producida. P = E.I La potencia consumida por una resistencia (potencia disipada) es igual a: P = RI2 = V2/R La unidad de potencia eléctrica es el vatio.
17
Proyecto Instalación Eléctrica Residencial 1 vatio = 1 voltio x 1 amperio 1mW (milivatio) = 10-3 W 1Kw (kilovatio) = 103 W 1 MW (Megavatio) = 106 W= 103Kw. Energía: Energía eléctrica es igual al producto de la potencia por el tiempo que dura suministrándose potencia. Energía = P x t. La unidad de energía eléctrica es el kilovatio–hora. Un Kwh es la energía consumida o suministrada por 1 Kw en una hora.
CALIBRE DE LOS CONDUCTORES
CAJILLAS PARA PROTEGER CONTRA LA CORROSIÓN
Tipos de Enchufe
Tipo A, NEMA 1, de 2 polos. Estados Unidos.
Tipo B, NEMA 5, de 3 polos. Estados Unidos.
Tipo C, Europlug. Europa, Argentina, Chile.
18
Proyecto Instalación Eléctrica Residencial
Tipo C, CEE 7/17.
Tipo D, BS 546.
Tipo E, CEE 7/5. Francés.
Tipo F, CEE 7/4, Schuko.
Tipo E+F (CEE 7/7).
Tipo G, BS 1363. Gran Bretaña, Irlanda. Es el que se utiliza internacionalmente para Tipo H, SI-32. Israel.
Tipo I, AS 3112. Argentina, Australia.
Tipo J, SEV 1011. Suiza.
Tipo K, Afsnit 107-2-D1. Dinamarca.
Tipo L, CEI 23-16 VII. Italia, Chile.
Tipo M, BS 546, tipo antiguo del G (Sudáfrica, India...).
2
Tipo N. IEC 60906-1 Brasil.
19
Proyecto Instalación Eléctrica Residencial
Tipos de Conductores
20
Proyecto Instalación Eléctrica Residencial
INTERRUPTORES Y TOMAS
21
Proyecto Instalación Eléctrica Residencial
ACOMETIDA Es la parte de la instalación que está entre la red de distribución pública (o colectiva, en caso de comunidad de vecinos) y la caja general de protección de la vivienda.
Acometida Comunitaria Acometida de una casa La acometida de una comunidad de vecinos contiene todos los contadores, y de allí salen los conductores de repartición a cada una de las viviendas. En cambio, la acometida de una casa, es individual, y de ella sale solamente una línea de repartición. Los aspectos que hay que tener en cuenta para mantener en buen estado la acometida son:
22
Proyecto Instalación Eléctrica Residencial
CONTADOR Los contadores de electricidad miden la energía eléctrica que se consume. Pueden instalarse en módulos, es o armarios, pero siempre han de cumplir un grado mínimo de protección.
CAJA GENERAL DE PROTECCIÓN (CGP) También llamada CAJA DE ACOMETIDA. Es la parte de la instalación que contiene los elementos de protección de los diferentes circuitos de la vivienda, es decir, el interruptor de control de potencia, el interruptor diferencial y los pequeños interruptores automáticos. La CGP señala el principio de la propiedad de las instalaciones de los s. La instalación eléctrica será insegura si:
No existe CGP La CGP está puenteada La CGP está deteriorada
CUADRO DE MANDO DE PROTECCIÓN Formada por el interruptor de control de potencia y el interruptor diferencial. La ausencia de I o de ID (interruptor diferencial), supone total inseguridad frente a os directos y/o indirectos. Aproximadamente, una vez al mes, es aconsejable comprobar que el botón de prueba del ID funciona correctamente. Además debe comprobarse que la sensibilidad del ID sea la correcta; en caso de viviendas deben ser ID de alta sensibilidad, es decir, de 30 mA.
CIRCUITOS Y PROTECCIONES En el tablero de circuitos ha de instalarse un sistema de puesta a tierra, con su respectivo electrodo bajo tierra. El electrodo de puesta a tierra (copperweld. varilla ½‖ de cobre) debe tener mínimo 2,4 m. de longitud, además debe estar identificado con el nombre del fabricante y la 23
Proyecto Instalación Eléctrica Residencial marca, el calibre mínimo de conductor de puesta a tierra debe ser AWG #8 (para conexión al electrodo).
Tipos de Forros TIPO DE AISLANTE RF-2
RFH-2
R RH
RW
RHW
RU
RUW
TF
T
SIGNIFICADO Y APLICACIONES ALAMBRE DUPLEX CON FORRO DE CAUCHO (SOLIDO O DE HILOS)PARA REALIZAR EXTENCIONES ALAMBRE DUPLEX CON FORRO DE CAUCHO RESISTENTE AL CALOR PARA EN USAR EN AMBIENTES CON TEMPERATURAS ENTRE 25°C A 60°C AISLANTE EN CAUCHO FORRADO EN CAUCHO RESISTENTE AL CALOR PARA USAR EN AMBIENTES DE TEMPERATURAS MAXIMAS DE 60°C FORRADO EN CAUCHO RESISTENTE A LA HUMEDAD PARA APLICACIONES EN AMBIENTES NO MUY HUMEDOS FORRADO EN CAUCHO RESISTENTE A LA HUMEDAD Y EL CALOR PARA APLICACIONES TANTO EN AMBIENTES HUMEDOS Y CON TEMPERATURAS DE 60°C FORRADO EN CAUCHO LATEX NO ES APLICADÓ EN LA ACTUALIDAD EN INSTALACIONES ELECTRICAS FORRADO EN CAUCHO LATEX RESISTENTE ALA HUMEDAD APLICADO EN AMBIENTE NO MUY HUMEDOS CUBIERTA TERMOPLASTICA APLICADA EN EL AISLANTE DE CABLES Y CONDUCTORES SOLIDOS O DE VARIOS HILOS TERMOPLASTICO QUE COMO SU
24
Proyecto Instalación Eléctrica Residencial
THW
THN
THNW
THHN
THHW
H HH TA
RHH
RHW
RUH
THWN
NOMBRE LO DICE ES UN PLASTICO RESISTENTE A LAS VARIACIONES DE LA TEMPERATURA CUBIERTA TERMOPLASTICA RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HÚMEDOS Y CON TEMPERATURAS ENTRE 60°C CUBIERTA TERMOPLASTICA RESISTENTE EL CALOR Y LA ABRASION APLICADO EN AMBIENTES DE TEMPERATURAS DE 60°C Y ES RESISTENTE A LA PROPAGACION DE LA LLAMA O DEL FUEGO CUBIERTA TERMOPLASTICA RESISTENTE AL CALOR, LA ABRASION Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES VARIADOS CON TEMPERATURAS DE 60°C ,EN AMBIENTES HUMEDOS Y RESISTENTES A LA PROPAGACION DE LA LLAMA O EL FUEGO TERMPLASTICO RESISTENTE AL CALOR Y A LA ABRACION APLICADO EN AMBIENTES CON TEMPERATURAS MAXIMAS DE 90°C Y ES RESISTENTE A LA PROPAGACION DE LA LLAMA Y DEL FUEGO TERMOPLASTICO RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HUMEDOS Y EN TEMPERATURAS MAXIMAS DE 90°C RESISTENTE EL CALOR 60°C RESISTENTE AL CALOR 90°C CUBIERTA TERMOPLASTICA Y ASBESTO QUE ES RESISTENTE A ALTAS TEMPERATURAS PARA APLICACIONES EN AMBIENTES DONDE SE PRESENTA EL CALOR PERO YA NO ES APLICADO YA QUE LE ASBESTO REPRESENTA UN GRAN PELIGRO PARA LAS PERSONAS YA QUE PRODUCE CANCER AISLANTE DE CAUCHO RESISTENTE A EL CALOR PARA APLICAR EN TEMPERATURAS DE 90°C CAUCHO RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HUMEDOS Y CON TEMPERATURAS MAXIMAS DE 60°C CAUCHO LATEX RESISTENTE AL CALOR PARA APLICACIONES EN AMBIENTES CON TEMPERATURAS DE 60°C TERMOPLASTICO RESISTENTE AL CALOR, LA HUMEDAD Y LA ABRASION
25
Proyecto Instalación Eléctrica Residencial PARA APLICACIONES EN AMBIENTES HUMEDOS, CON TEMPERATURAS DE 60°C Y ES RESISTENTE A LA ABRASION POLIMERO SINTETICO RESISTENTE AL CALOR Y LA HUMEDAD PARA APLICACIONES EN AMBIENTES HUMEDOS Y CON TEMPERATURAS ENTRE 60°C CUBIERTA EN LATEX RESISTENTE A LA HUMEDAD Y LA CORROSION NO RESISTENTE A LA LLAMA POLIMERO SINTETICO LATEX
XHHW
USE
X U
Tipos de Aislantes
Cables en papel impregnado:
Papel impregnado con mezcla no migrante.
Papel impregnado con aceite fluido. Cables con aislamientos poliméricos extrusionados:
Polietileno reticulado.(XLPE)
Goma etileno propileno (HEPR)
Polietileno termoplástico de alta densidad (HDPE).
Calibre de conductores y su amperaje máximo
26
Proyecto Instalación Eléctrica Residencial
27
Related Documents c2h70
Informe De Proyecto De Instalaciones Electricas (1) 5a6y57
July 2022 0
Informe De Instalaciones Electricas 5f2z6c
October 2020 0

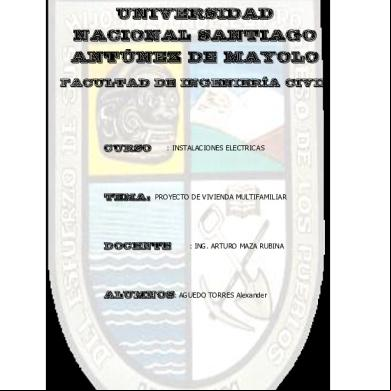

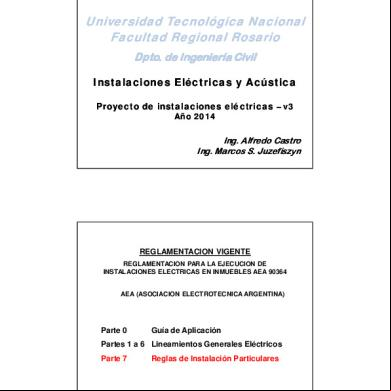

Proyecto De Instalaciones Electricas V3 3q5e13
June 2022 0
Proyecto Final De Instalaciones Electricas 5f141a
August 2020 0
Informe Empalmes (instalaciones Electricas) 5l545v
April 2020 20
Informe Planos Instalaciones Electricas 2p2j14
June 2021 0More Documents from "Aby Castillo" 6e2nv
Informe De Proyecto De Instalaciones Electricas (1) 5a6y57
July 2022 0
Savita Bhabhi Episode 76.pdf 63u5r
December 2019 17,604
Acuerdo 696.pdf 471o5h
August 2021 0
Compresseurs Alternatifs Fonctionnement Technologie 375j4t
July 2021 0

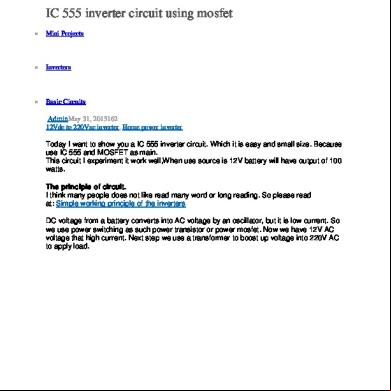

Ic 555 Inverter Circuit Using Mosfet 1j3l6c
November 2019 119
