Escala Granulometrica 1jq3p

INGENIERO :



Luis Arturo, LAZO PAGÁN.

ALUMNOS:

  

AYALA TIXE, José Antonio. GUZMAN BERNARDO, Luis. LEDESMA AYRA, Victoria Luz.

Semestre:

V

CLASIFICACION GRANULOMÉTRICA O GRANULOMETRIA Es la medición y gradación que se lleva a cabo de los granos de una formación sedimentaria, de los materiales sedimentarios, así como de los suelos, con fines de análisis, tanto de su origen como de sus propiedades mecánicas, y el cálculo de la abundancia de los correspondientes a cada uno de los tamaños previstos por una escala granulométrica. La granulometría de un sustrato, es la que define el tamaño de las partículas que forman el sustrato. La textura de un sustrato no está formada por partículas de un solo tamaño el sustrato puede y debe estar compuesto por partículas de distintas granulometrías. Por tanto cuando definimos la textura de un sustrato hacemos referencia al porcentaje de partículas que tiene de diversos tamaños.

Diámetro de grano tamaño de las partículas por ejemplo productos de meteorización y reordenación mecánica.

Escalas de Clasificaciones granulometricas El suelo está constituido por partículas de muy diferente tamaño. Una escala granulométrica es una subdivisión arbitraria de una sucesión esencialmente continua de tamaños en intervalos de clase. Para clasificar a los constituyentes del suelo según su tamaño de partícula se han establecido muchas clasificaciones granulométricas. Básicamente todas aceptan los términos de grava, arena, limo y arcilla, pero difieren en los valores de los límites establecidos para definir cada clase. De todas estas escalas granulométricas, son la de Atterberg o Internacional (llamada así por haber sido aceptada por la Sociedad Internacional de la Ciencia del Suelo) y la americana del USDA (Departamento de Agricultura de los Estados Unidos) las más ampliamente utilizadas.

SISTEMA AMERICANO USDA

SISTEMA INTERNACIONAL O DE ATTERBERG

El término textura se usa para representar la composición granulométrica del suelo. Cada termino textural corresponde con una determinada composición cuantitativa de arena, limo y arcilla. En los términos de textura se prescinde de los contenidos en gravas; se refieren a la fracción del suelo que se estudia en el laboratorio de análisis de suelos y que se conoce como tierra fina. Los términos texturales se definen de una manera gráfica en un diagrama triangular que representa los valores de las tres fracciones.

La norma DIN 4022 del Instituto Alemán de Normalización regulado por Alemania identificación y descripción válida del suelo y roca . Su contenido se divide en tres partes. La primera parte trata de la creación de un directorio de capas sin agujeros para la producción continua de las muestras con núcleo en el suelo y la roca. En la segunda parte del directorio de capas para la perforación en roca (era roca sólida ) tratada. La tercera parte incluye información sobre el directorio de capas para la perforación con la producción continua de muestras tubulares en el suelo ( roca suelta ).

Según la norma DIN 4022 arcilla diferente, limo , arena, grava y piedras:

La escala granulométrica de Wentworth ha sido utilizada clásicamente para diferenciar los tipos de sedimentos. Esta clasificación los divide en gravas, arenas, limos y arcillas. Términos como fino, medio y grueso son utilizados para subdividir las partículas mencionadas anteriormente. Los términos de la escala de Wentworth sólo se refieren al tamaño de las partículas y no a la composición de estas. Es importante aclarar que una partícula tamaño arcilla no será un mineral de arcilla.

La clasificación de las sedimentos clásticos se basa en el tamaño de los granos de sus componentes y refleja las condiciones de sedimentación.

La grava de diámetro de grano > 2 mm o su equivalente solidificado, el conglomerado requiere corrientes fuertes como aquellos de ríos fluyentes con alta velocidad en las montañas o las altas orillas en una playa rocosa para su transporte. La arena de diámetro de grano = 2 - 0,02 mm o su equivalente solidificado, la arenisca puede ser transportada por vientos fuertes formando dunas o por corrientes moderados como aquellos de ríos o aquellos cercanos de la costa. El barro de diámetro de grano < 0,02 mm o su equivalente solidificado, la roca arcillosa indica áreas de sedimentación de aguas tranquilas.

El área de sedimentación puede evidenciarse en las texturas superficiales de los granos como fracturas, hoyos y sectores superficiales suaves visibles por medio de un microscopio electrónico explorativo (scanning electron microscop).

En grandes rasgos se distingue:

Psefitas diámetro de grano > 2 mm Psamitas diámetro de grano = 2 - 0,02 mm Pelitas diámetro de grano < 0,02 mm.

Psefita, psamita, pelita son los términos griegos para bloque, arena y barro. Las clasificaciones según Wentworth y DIN* 4022 son más detalladas:

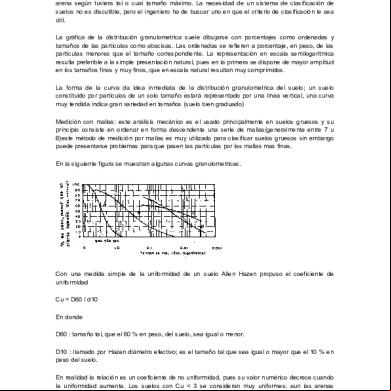

Desde el punto de vista de la mecánica de suelos, un material heterogéneo se considera bien graduado, y sus propiedades mecánicas ofrecen mayor calidad. Un material homogéneo se considera mal graduado, sus propiedades mecánicas son deficientes granulométrica permite visualizar la tendencia homogénea o heterogénea que tienen los tamaños de grano (diámetros) de las partículas.
