Capacitación de Operación del

Tractor de Cadenas D7R 2

CURSO DE FORMACIÓN DE OPERADORES NOVATOS TRACTORES DE CADENA

Abel Salas Jiménez Julio Reyes Alayo Instructores de Operación Equipos Caterpillar

Objetivos Al termino del presente curso Ud.podrá: • Conocer las partes e información básica del TTT • Efectuar la inspección de seguridad y mantenimiento. • Operar el TTT cumpliendo los procedimientos de seguridad y aplicación • Demostrar el desarrollo de habilidades para operar en trabajos básicos propios de un TTT

Importancia • La industria de la construcción, minería, entidades gubernamentales y autoridades locales están adquiriendo equipos de movimiento de tierra para sus diferentes trabajos. • La demanda de operadores de equipos movimiento de tierra es alta a nivel nacional.

de

• Es notorio la escasez de operadores para los diferentes equipos.

Modalidad de Formación Capacitación en sala

Adquirir conocimientos

Entrenamiento practico

Desarrollo de habilidades

Temario Fecha

Instrucción en Sala

Practicas en el TTT

Lun

Seguridad Descripción Cabina mandos y controles

Reconocimiento e introducción fisica en el TTT Procedimiento de inspección alrededor de equipo Familiarización en vacío con mandos y controles Referencias en la hoja topadora para realizar aplicación

Mar

Mandos y controles Sistema monitor Inspección del Equipo

Practicas de inspección alrededor del equipo uso de cheklis Aplicaciones de mandos en trabajos básicos Practicas de movimientos basicos del TTT

Mie

Aplicación implementos H. Principios básicos de Op. Principios de arroll / desliz

Sistema monitor reconocimiento en tiempo real Principios de operación ubicación del TTT arrollam / deslizam Retorno del TTT en reversa

Jue

Procedimientos Estacionamiento Apagado

Ubicación de la máquina para el empuje en zanja Eliminación berma central Nivelación

Vie

Capacidades Mantenimiento preventivo Retroalimentación

Carga acarreo y descarga Empuje en pendiente positiva y negativa Retroalimentación

Sab

Sistema Motor, refrigerante Retroalimentación

Desgarramiento, retroalimentación Evaluación final

Dom

Evaluación final

Programa Primer día 06:30 a 08:30 instrucción en sala

“Seguridad es estar fuera de peligro”

08:30 a 08:45 café – descanso

Segundo día.

08:45 a 13:00 instrucción practica

Tercer día

13:00 a 13:30 almuerzo

Cuarto día

13:30 a 18:00 instrucción practica TTT

Quinto día Sexto día Séptimo día

1er Día

• Seguridad

• Características • Mandos y controles

Seguridad de Operación del TTT

Video CAT Seguridad Básica

Seguridad

“Seguridad es poner en practica las normas, Procedimientos y recomendaciones de seguridad”

Interacción de Seguridad

El elemento humano

Estado de la máquina

Las condiciones de trabajo

Porcentaje de Accidentes 80 % El elemento humano

100 % De ocasiones de accidente Estado de la máquina

Las condiciones de trabajo

20 %

Reducir el % de Accidentes El elemento humano - Nuestra atención en el trabajo que realizamos - Voluntad para practicar seguridad

100 % MOM Estado de la máquina - Inspecciones - Comprobaciones - Mantenimiento

De ocaciones de accidente

NORMAS

Las condiciones de trabajo - Proyecto y diseño - Verificación del área de trabajo - Características del terreno

Seguridad • Durante este programa Ud. aprenderá sobre muchos aspectos relativos a la seguridad.

• Lea y comprenda las precauciones básicas de seguridad

antes

de

operar,

mantenimiento ó reparar esta máquina.

lubricar

dar

Video Etiquetas de Advertencia

Etiquetas de Advertencia Etiquetas de advertencia: • Ud. encontrará varias etiquetas de advertencia en esta máquina. • Familiarícese con todas las etiquetas.

Ubicación Etiquetas de Advertencia

Equipos de Protección TTT El equipos de seguridad con que cuenta la máquina son:

• Estructura FOPS - ROPS • Etiquetas de advertencia • Mandos controles de la máquina • Escaleras y pasamanos • Luces • Espejo retroviso • Alarma de retroceso

• Guardas

Video de EPP

Equipo de Protección Personal EPP • use casco

• anteojos de protección • zapatos con punta de acero • guantes

• respiradores • tapones de oídos

Subida y Bajada de la Máquina Agarraderas asideros 1

2

Tres puntos de o Escalones Peldaños 3

Video de Subir / Bajar Seguro

Subida / Bajada / Seguro - Al subir y bajar de la máquina hágalo solo por los escalones y asideros. - Hágalo dando frente hacia la misma - Mantenga tres puntos de o - Nunca salte de la máquina - No transporte objetos en la mano

Video Cinturón de Seguridad

Reacción de la Persona •

Distracción

•

Tensión

•

Presión

•

Fatiga

•

Descanso

•

Alimentación

•

Medicamento

•

Alcohol

•

Motivación

Ocasiones de Accidentes En la operación

Ubicación del TTT Aplicaciones Técnicas de operación Distancia entre equipos

En el traslado

Velocidad Área desplazamiento

Las condiciones

Tipo material Tipo de terreno Plano horizontal Trabajos en pendiente

Condición de Operación • El tractor de cadena por la tracción, la alta flotación y mayor área de o con el piso de las zapatas se puede aplicar en casi todo terreno. • Las condiciones optimas para la ubicación y desplazamiento en terreno horizontal, en pendientes de subida, bajada, laderas etc. es preparado por el mismo tractor y un operador eficiente. • Los tractores de cadena son aplicados en la industria de la construcción, minería y forestal.

Recomendación de Seguridad • Evite usar ropa suelta o alhajas • Conozca las señales de mano • Obedezca las reglas de seguridad de la empresa • No permita que personas no autorizadas operen la máquina

Recomendación para la Operación • Mantenga las condiciones de la obra y procedimientos de trabajo adecuado • Equipe la maquina correctamente para que el operador tenga la protección necesaria • Tenga en cuenta peligros directos al operador y la máquina • La posibilidad de distracción que reduzcan la eficiencia del operador y aumenten la posibilidad de errores peligrosos y costosos.

Descripción y Características del Tractor de Cadena

Tractor del Recuerdo

Tractor de Cadena • Es una máquina diseñada para realizar trabajos de tracción o tiro. • Los primeros tractores fueron creados para la agricultura. • Pertenece a la familia de equipos de movimiento de tierra • Tiene un motor que proporciona la energía para el trabajo de arrastre del tractor e mover los implementos hidráulicos

Video Tractor D7R

Evolución de Tractores

Tipos de Tractores

Tipos de Tractores

Bulldozer

Angledozer

Tilldozer

Tamaños de Tractor MODELOS GRANDES: D11R, D10T, D9T

MEDIANOS: D8T, D7, D6

CHICOS: D5, D4, D3

VISTAS

APLICACIONES Para mover grandes volumenes de material, alto rendimiento Para trabajos en general de conformación y acabado, Principalmente para trabajos de acabado Baja presión sobre el suelo

Partes del Tractor

Componentes Tren de Rodamiento

Tren de Fuerza TTT Servo transmisión planetaria

Convertidor divisor de Par

Transmisión Modular Cat

Aplicación de TTT • Los tractores fueron diseñados para realizar trabajos de tiro y empuje en los diferentes tipos de terreno y material. • Hay tractores para la aplicación en preparación de sitio, relleno sanitario y trabajo forestal. • Realizan trabajos de empuje de material, desbroce terraplenado, nivelación, apilado, alimenta equipos de carguío. • Trabajos de desgarramiento para aflojar material en lugar de disparo

Identificación 6 Capacidad Hoja topadora (Base S)

L

GP

D

Tipo de cadena

Dozers Hoja topadora

Largo: de la cadena Ancho: Zapatas, entrevias flotación de cadena en el terreno

R Generación Modelo TTT

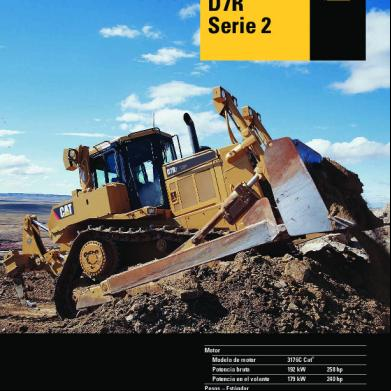

Características D7R 2

Motor diesel CAT

3176C

Caballos de fuerza

240 HP

Transmisión

Servo trans Planetaria 3 v

Sistema monitor

CMS

Capacidad de la Hoja Topadora

6.86 m3 8.98 yd3

Peso en el orden trabajo

25.304 kg

Capacidad combustible

126.5 gl

Mandos y Controles

Cabina D7R 2

Mandos Freno de estacionamiento

Selección de sentido de marcha

Control de la dirección

Modalidad de cambios manuales

Mandos

Pedal freno de servicio

Pedal desacelerador

Mandos Palanca de control de la hoja topadora

Palanca de control del desgarrador

Mandos

Cabina D8R II

Mandos Freno de servicio:

• Permite reducir la velocidad, sostener

bremente

la

maquina parada y detener la maquina

• Actuá en los discos del sistema de frenos

Mandos Desacelerador: • Permite reducir las RPM del motor ya programadas • Actúa sobre el censor de posición que envía la señal al ECM del motor

Mandos

Hoja topadora: • La palanca permite subir,

bajar, modular la posición de la hoja topadora

Mandos

Desgarrador:

• Permite subir, bajar, modular el paralelogramo del desgarrador.

Mandos

Transmisión: • Permite

seleccionar

el

sentido de marcha, neutro y cambiar

a

velocidades

ascendentes y descendentes en la transmisión

Mandos Dirección de diferencial:

• Permite dirigir la maquina hacía la izquierda o derecha

Mandos Freno de estacionamiento:

• Permite aplicar o desaplicar

el freno de estacionamiento para que no se mueva la

maquina

Interruptores

Cuestionario • ¿qué es seguridad? • ¿cuáles son los factores que interaccionan en seguridad? • ¿qué temas contempla el MOM sobre seguridad? • ¿en que lugares estan instaladas las etiquetas de advertencia?

• ¿cuales son los equipos de seguridad con que cuenta el TTT? • ¿cuántos son los puntos de o para bajar de la maquina? • ¿qué es un tractor? • ¿cuántos tipos de tractores de cadena tenemos? • Partes de un TTT

• Mandos y controles

2er Día • Mando y controles aplicación • Sistema monitor • Inspección alrededor del equipo

Mandos, Controles y Aplicación

Mandos - Aplicación

Pedal freno de servicio: • Pisar modulando la proporción ó presión del pie en el pedal • Resultado de la acción proporción de frenado en la maquina de acuerdo necesidad.

Mandos - Aplicación

Pedal desacelerador:

• Pisada

modulada

para

reducir las RPM del motor deseada

Mandos - Aplicación

Control de hoja topadora: • La palanca trabaja en forma de + para obtener la acción en la hoja • Es importante conocer la carrera de la palanca en cada acción para regular la respuesta en la hoja

Mandos - Aplicación

Control del desgarrador: • Permite

bajar,

subir

y

regular el desgarramiento. • Permite

modular

paralelogramo vástago.

el del

Mandos - Aplicación Control de la transmisión: • Permite seleccionar el sentido de marcha F, N ó R • Para realizar la selección de sentido de marcha gire la palanca • Pase de 1 a 3 segundos en N para realizar la nueva selección

Mandos - Aplicación Control dirección de diferencial: • Permite controlar el viraje ó giro a la izquierda ó derecha

• Permite el giro del tractor sobre su eje • Las cadenas se mantienen con tracción • La dirección se debe modular para giros suaves

Mandos - Aplicación Freno de estacionamiento: • Permite mantener frenada una maquina estacionada • Se debe de aplicar con la maquina parada

• Desconectar antes de enganchar el cambio de velocidad

Interruptores - Aplicación

Interruptores - Aplicación Interruptor de arranque del Motor: • Gire la llave a la derecha para energizar la máquina.

• El sistema monitor realiza la auto comprobación. • Gire a la derecha para arrancar el motor. • Para apagar el motor gire la llave a la izquierda

Sistema Monitor

Simbología Básica

Interpretación

PRESIÓN DE ACEITE DE MOTOR

Presión Aceite Motor

TEMPERATURA REFRIGERANTE DE MOTOR

Motor Refrig. Temp.

FILTRO DE ACEITE DE TRANSMISIÓN

Trans. Aceite Filtro

Indicadores Individuales

Modulo de 4 medidores

Categorías de advertencia

Categorias

1ra

Destella Indicador Individual

Contempla

Acción a Tomar

Nivel de combustible Freno de estaciona. Carga del alternador

Requiere que el op. este enterado de que maquina necesita atención

Categorías de advertencia

Categorias

2da

Destella Indicador Individual Luz de acción

Contempla

Acción a Tomar

Temperaturas

Requiere cambiar el modo de operación menos carga mas despacio

Categorías de advertencia

Categorias

3ra

Destella

Indicador Individual

Luz de acción

Alarma de acción

Contempla

Acción a Tomar

Presiones

Requiere la parada y apagar el motor de inmediato

Inspección Alrededor del Equipo

Objetivo Principal

Para obtener la maxima vida util de la máquina, haga una inspección minuciosa alrededor de la máquina.

Para una inspección mas objetiva aplique las siguientes recomendación: • Punto de inicio de la inspección • Rutina a seguir en la inspección • Orden lógico en la inspección La inspección se realiza: • al inicio del turno • Al final de turno • Cada vez que baje de la maquina

Ruta de Inspección • Inicio igual todos los días

• De izquierda a derecha

• Orden lógico

• ¿Que debo revisar en este componente?

Inicio Lado Izquierdo Revisar:

• Estado general • Desgaste • Fisuras • Daños • Ajuste

• Fugas

Hoja topadora Revisar:

• Estado general • Desgaste • Fisuras • Daños • Ajuste

• Fugas

Parte frontal del TTT Revisar: • Estado general • Desgaste

• Fisuras • Daños • Ajuste • Fugas

Lado derecho Revisar: • Estado general • Desgaste

• Fisuras • Daños • Ajuste • Fugas

Ajuste de cadenas Revisar: • Estado general • Desgaste

• Fisuras • Daños • Ajuste • Fugas

115 + 10 mm

Desgarrador – Parte posterior Revisar: • Estado general • Desgaste

• Fisuras • Daños • Ajuste • Fugas

Revisar: • Estado general • Desgaste

• Fisuras • Daños • Ajuste • Fugas

Compartimiento del Motor Revisar: • Estado general • Desgaste

• Fisuras • Daños • Ajuste • Fugas

Ubicación nivel de fluidos TTT

Nivel refrigerante de motor Nivel de aceite Motor Nivel de aceite Eje pivote

Nivel de aceite Transmisión

Nivel de combustible

Nivel de aceite hidráulico

Recomendación Es importante para el operador determinar:

• Ubicación de los lugares donde se encuentran las varillas, visores, medidores • Determinar si cada uno de los sistemas se miden con el motor apagado o encendido • Determinar si se mide con el aceite frió o a temperatura de operación

Niveles de fluidos Refrigerante de motor:

•

Mantenga el nivel en el visor

Niveles de fluidos Aceite de motor:

Motor apagado: • Mantenga el nivel del aceite entre

las marcas LOW y FULL

Motor funcionando:

• Mantenga el nivel del aceite a temperatura de operación entre las marcas ADD y FULL

Niveles de fluidos Aceite eje pivote:

• Mantenga el nivel del aceite entre las marcas ADD y

FULL

Niveles de fluidos Aceite de la transmisión:

Motor funcionando • Mantenga el nivel entre las marcas BAJO y FULL

Niveles de fluidos Aceite de sistema hidráulico:

• Motor apagado • Mantenga el nivel en el rango de operación

Cuestionario 1. ¿Para que aplicamos la traba hidráulica? 2. ¿En que lugar se encuentran ubicados los indicadores

individuales ? 3. ¿En que ocaciones destella la luz de acción? 4. Simbología

5. Partes del SVE 6. Categorias de advertencia 7. Posición de estacionamiento de la maquina 8. ¿cuál es el objetivo de la inspección alrededor del equipo? 9. ¿Como se mide el nivel de aceite del sistema hidráulico?

3er Día • Aplicación de implementos hidráulicos • Principios básicos de operación • Arrollamiento / deslizamiento

Aplicación de Implementos Hidráulicos

Hoja Topadora • El tractor

esta diseñado para

realizar trabajos con la hoja topadora de empuje en corte, acarreo y descarga • Realiza excavaciones, nivelación

de sitios nivelado, peinados de talud, apilado y desmonte

Inclinación Hoja Topadora

Regulación Hoja Topadora Nivelación Corte lateral Penetración Excavación

Acarreo deslizamiento

Posiciones – Inclinaciones – Dozers

Recomendaciones Subir

Control de hoja topadora: • Regular Posa Brazo

Ajusta Inclinación

Ajusta Inclinación

• Apoyar el brazo en el PB

• Ensayar la modulación de la carrera de la palanca de control • Objetivo alcanzar control fino de la palanca

Bajar

Referencias para el Control En la hoja topadora: Nivelar la hoja en Relación al TTT

Referencias para el Control En la hoja topadora y el piso: Nivele la cantonera con el piso

Referencias para el Control Profundidad de excavación: Module la luz entre Zapata vs. topadora

Desgarrador • El

desgarrador

esta

diseñado para facilitar el trabajo de la hoja topadora mejorando su producción • Realiza desgarramiento de

capas duras de materiales que la formación geológica

lo permita

Desgarrador Profundidad de desgarramiento:

• Ensayar las referencias para medir la profundidad de desgarramiento

Desgarrador Ajustar el paralegramo:

• Tome las referencias en el cilindro de ajuste del vástago para mejor desgarre

MOVIMIENTO DE TIERRA

Pasada con la hoja topadora • Las primeras pasadas con cargas de ligero a mediano

• Tratar de modular el piso uniforme

• Piso horizontal para ayudar a controlar la hoja

Empuje en zanja • Empuje en canal ó zanja de pequeña profundidad

• Dirija el TTT inclinando la hoja topadora

• El canal ó zanja en línea recta

Referencia nivel de piso • Una vez cargada la hoja de material

• Deslice la carga en la zanja

• Trate de llevar una sola altura del material sobre la parte superior de la hoja

Rebajar material apilado • Rebajar por capas.

• Ubique el tractor próximo

1 2

área por rebajar.

3 4 5

• Evite retroceder mas de lo necesario.

Vacío delante de la carga • El vacío permite mejorar la respuesta de hoja en el empuje

• Un principio que se debe aplicar cuando la ocasión lo permita

Nivelación final • En trabajos de terraplenado • Las bermas ligeras que quedan • Mitad de hoja topadora en la superficie ya nivelada y la otra mitad en la superficie a nivelar

Berma ligera

ARROLLAMIENTO vs. DESLIZAMIENTO

Arrollamiento • Es

el

momento

que

la

hoja

topadora corta el terreno para excavar y cargar la hoja topadora Presion hidráulica Flujo material

• Es la base del trabajo con la hoja

Deslizamiento • Es la fase en se pretende acarrear el material cargado en la hoja topadora hasta el lugar a depositar ó apilar

Presion hidráulica Flujo material

• Es importante mantener el piso nivelado

Principio Básico de Empuje

• El tractor obtiene una mejor respuesta en la hoja cuando empuje de baja

Empuje de rocas • Haga o con la roca en

el centro de la hoja

• Las fuerzas torcionales se distribuyen equilibrada

en

forma

Desgarramiento • Hojas topadora 20 cmt. del piso • Alinear el TTT en la dirección de desgarramiento • Ajustar la profundidad y el paralegramo

• Formación geológica en caso de roca • Evite patinaje de la cadena

Cuestionario 1. Con relación al área de ubicación del TTT ¿como debe de estar el piso? 2. Para bajar una pendiente ¿como debe de estar la hoja topadora? 3. ¿cuál la máxima pendiente de trabajo de una TTT? 4. Las áreas de trabajo de un TTT la posición de la cadena 5. ¿como debe de ubicarse el tractor para el empuje? 6. ¿cuales son las posiciones de parte superior de la hoja topadora ?

7. ¿Por cada 1% de pendiente de bajada cuanto de producción se gana? 8. ¿cuándo se rompe el punto de equilibrio del tractor ?

9. ¿cuál es el objetivo del empuje en canales ó zanjas? 10. ¿la distancia de empuje influye en los ciclos de corte?

4to Día • Mando y controles • Procedimientos antes durante y delaplicación arranque del motor • Sistema monitor

• Estacionamiento

• Inspección alrededor del equipo • Apagado

PROCEDIMIENTOS

Antes del arranque • Inspección alrededor de la maquina • Comprobación de los niveles de fluidos • Ajusta el asiento

• Colocar el cinturón de seguridad • Comprobar el freno de estacionamiento

• La palanca de control de implemento en fijo • Verificar el sistema monitor

Durante el arranque

• Si el indicador de presión de aceite de motor no se

apaga en 10 segundo detenga el arranque

Después del arranque • Deje calentar el motor en baja en vacío 05 minutos

• Cicle los implementos hidráulicos

• Eche un vistazo a los medidores durante la operación

ESTACIONAMIENTO

Estacionamiento • Estacione en terreno horizontal

• Baje los implementos al suelo

• Conecte el freno de estacionamiento

APAGADO

Recomendaciones de apagado • Espere que el motor funcione a baja en vacío durante 05 minutos y luego apague el motor con el interruptor de arranque y desactive el interruptor general

RPM de turbo

Temperaturas de operación por tipo de metales

Cuestionario 1. ¿cuál es el procedimiento antes del arranque? 2. ¿cuál es el procedimiento durante el arranque? 3. ¿cuál es el procedimiento despues del arranque? 4. Indique la posición de estacionamiento de la maquina en terreno horizontal 5. ¿cuáles son las recomendaciones para estacionar

en pendientes? 6. ¿por se tiene que esperar que el motor funcione

durante 5 minutos para proceder a apagar?

5to Día • Mando y controles aplicación

• Especificaciones • Capacidades • Sistema monitor • Mantenimiento preventivo • Inspección alrededor del equipo

Especificaciones Motor diesel CAT

3176 Cat

Caballos de fuerza

240 HP

Transmisión

Servo transmisión de 3F 3R

Sistema monitor

CMS

Capacidad de la Hoja U

8.34 m3

Capacidad de la hoja SU

6.86 m3

Peso en el orden trabajo

25,304 kg

Capacidad combustible

126.5 Gal

Capacidades Tanque de combustible

126,5 gal.

Sistema de enfriamiento

20,4 gal.

Carter del motor

8,2 gal.

Transmisión

47 gal.

Mandos finales c/u

3,4 gal.

Bastidores de rodillos c/u

6,5 gal.

Compartimiento eje pivote

0,5 gal.

Tanque de aceite hidráulico

14,3 gal.

Mantenimiento • Cuando sea necesario • diariamente o cada 10 horas •

Inspección alrededor

•

Cinturón de seguridad

•

Nivel de aceite de motor

•

Nivel aceite de la transmisión

•

Nivel de aceite hidráulico

•

Nivel de refrigerante

•

Drenar agua y sedimentos del combustible

•

Indicadores, medidores, bocina luces y frenos

•

Nivel de aceite eje pivote

•

Alarma de retroceso

•

Sistema de aire de la cabina

Motor

• Motor es el conjunto de piezas móviles y fijas que transforman la energía calorífica en energía

mecánica

PUNTOS A RECORDAR Fecha

Instrucción en Sala

Practicas en el TTT

Lun

Seguridad Descripción Cabina mandos y controles

Reconocimiento e introducción fisica en el TTT Procedimiento de inspección alrededor de equipo Familiarización en vacío con mandos y controles Referencias en la hoja topadora para realizar aplicación

Mar

Mandos y controles Sistema monitor Inspección del Equipo

Practicas de inspección alrededor del equipo uso de cheklis Aplicaciones de mandos en trabajos básicos Practicas de movimientos basicos del TTT

Mie

Aplicación implementos H. Principios básicos de Op. Principios de arroll / desliz

Sistema monitor reconocimiento en tiempo real Principios de operación ubicación del TTT arrollam / deslizam Retorno del TTT en reversa

Jue

Procedimientos Estacionamiento Apagado

Ubicación de la máquina para el empuje en zanja Eliminación berma central Nivelación

Vie

Especificaciones Capacidades Mantenimiento preventivo

Carga acarreo y descarga Empuje en pendiente positiva y negativa Retroalimentación

Sab

Retroalimentación de los temas tratados

Desgarramiento, retroalimentación Evaluación final

Dom

Evaluación final
