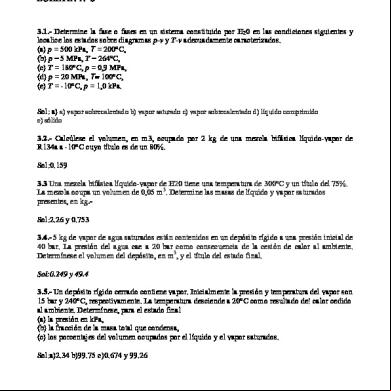

Determine la fase o fases en un sistema constituido por H20 en las condiciones siguientes y localice los estados sobre diagramas p-v y T-v adecuadamente caracterizados. (a) p = 500 kPa, T = 200°C, (b) p = 5 MPa, T = 264°C, (c) T = 180°C, p = 0,9 MPa, (d) p = 20 MPa, T= 100°C, (e) T = -10°C, p = 1,0 kPa. 3.2

Para representar el estado en los diagramas es necesario tener en cuenta las tablas A2(ó A3) para los casos a,b,c,d y la tabla A6 de sólido vapor para el caso e. a) vapor sobrecalentado b) mezcla líquido-vapor c) vapor sobrecalentado d) líquido comprimido o subenfriado e) sólido
